Fra astrofoto til de store spørsmålene

Min store interesse for astrofoto har gitt fysikkinteressen en særlig personlig inngang. Det er noe eget ved å samle lys fra verdensrommet med sitt eget kamera. Bildet på skjermen blir mer enn et vakkert motiv når jeg begynner å tenke på hva som faktisk traff sensoren.

Jeg tenker på ett av fotonene som slapp gjennom smalbåndsfilteret i astrokameraet mitt — et filter som slipper gjennom et smalt område av bølgelengder for å fremheve lys fra ionisert oksygen. Hvor kom akkurat dette fotonet fra? Hvordan ble det skapt? Hva foregikk der ute da det ble sendt av gårde, og hvor lenge hadde det vært på vei før reisen endte i kameraet mitt?

Slike spørsmål gjør fysikken konkret for meg. Et lite bidrag til et bilde åpner for undring over atomer, stjernetåker, avstander og tid. Derfra er veien kort til de mer filosofiske spørsmålene: Hva kan vi vite, og hvordan forstår vi vår egen plass i tilværelsen?

Redshift er min samling av informasjon jeg leser, finner og forsøker å lære meg. Her prøver jeg å samle trådene og gjøre vanskelige ideer mer forståelige — gjennom tekst, illustrasjoner og modeller det går an å utforske selv.

En invitasjon til å undre seg videre

Kanskje lurer du på noe av det samme. Da håper jeg forklaringene, teoriene og kildene her kan gi deg noe å tenke videre med.

Dette er ikke mine egne vitenskapelige konklusjoner eller en fasit på livets store spørsmål. Jeg formidler kunnskap og perspektiver fra andre, slik jeg forsøker å forstå dem. Ambisjonen er å være tydelig på hva som er godt dokumentert, hva som bygger på bestemte modeller, og hva som fortsatt er åpent. Forståelsen kan bli bedre underveis — og det er nettopp derfor denne siden finnes.

Start med den lille halvmånen

Markering 1 og «Utsnitt 3×» henter fram den kompakte, krumme strukturen: Crescent-tåken, NGC 6888. Den er liten i denne store mosaikken. Gassen rundt en massiv stjerne er blitt presset sammen og satt i bevegelse av stjernens vind; hva som skaper skallet, hører til kapitlet «Stjerner som former gassen». Et bilde med så stort felt setter objektet i sammenheng. Crescent ligger ikke mot en ensartet, svart bakgrunn: rundt den finnes svakere gass, mørke bånd og et mylder av stjerner. Det som nesten forsvinner i et oversiktsbilde, kan fylle et helt bilde gjennom et teleskop med lengre brennvidde.

Her viser jeg mosaikken i 9 928 × 5 732 piksler — omtrent 57 megapiksler. Med «Utsnitt 3×» på et valgt område kommer filamentene i Crescent, stjernefeltet og de svake overgangene mellom gass og støv fram. «Åpne foto» henter hele bildet i full oppløsning.

Et landskap i flere dybder

På et landskapsfoto kan perspektiv gi avstandsfølelse. På stjernehimmelen er slike holdepunkter langt svakere. Fotoet forteller først og fremst hvilken retning lyset kom fra. To objekter som ligger ved siden av hverandre her, kan ligge svært langt fra hverandre i rommet. Sadr, markering 2, er det sterke lyspunktet nede til venstre. NASA oppgir et avstandsanslag rundt 1 800 lysår for stjernen, mens gassområdene omkring IC 1318 ofte plasseres betydelig lenger unna. Tallene er anslag og varierer mellom kilder, men Sadr og skyene kan uansett ikke behandles som én flat scene. At en stjerne ligger midt i en tåke på bildet, beviser heller ikke at den er stjernen som får tåken til å lyse.

Et lysår er en avstand: så langt lys går på ett år i vakuum. For en nærliggende galaktisk tåke som ligger omtrent 5 000 lysår unna, kommer lyset grovt sett fra en utsendelse for omtrent 5 000 år siden. Delene av himmelen vises altså ikke slik de var på ett felles tidspunkt. Hver avstand gir sitt eget tilbakeblikk.

Lysende gass er ikke røyk

De brede strukturene kan minne om skyer eller røyk. Men dette er svært tynn gass og små støvpartikler mellom stjernene. Selv et område som ser tett ut i fotoet, kan være et langt bedre vakuum enn det som vanligvis kan lages på jorden. Lyset blir synlig fordi synslinjen går gjennom svært lange strekninger med materiale, og fordi signalet samles over tid.

Gassen består hovedsakelig av hydrogen og helium, med mindre mengder andre grunnstoffer. Varme stjerner kan tilføre energi gjennom ultrafiolett stråling, og gassen kan så sende ut sitt eget lys ved bestemte bølgelengder. Det kalles en emisjonståke: «Emisjon» betyr utsendelse. Dette skiller seg fra en refleksjonståke, der støv for det meste sprer lys som allerede er sendt ut av stjerner. Mosaikkens farger fremhever forskjeller, men en rød flate er ikke en beholder med bare hydrogen, og en turkis flate er ikke rent oksygen. Flere grunnstoffer kan finnes samme sted, og hva som lyser sterkest, avhenger også av temperatur, ionisering, tetthet, filter og bildebehandling.

De mørke områdene forteller også noe

Markering 4 viser et forgrenet bånd som avbryter et lysere felt. Støv kan absorbere og spre lys ut av synslinjen, slik at bakgrunnen blir svakere. En mørk sky kan derfor skjule mer materiale enn et lyst område, og det som ikke er synlig, er en del av observasjonen. Samtidig er ikke alle mørke piksler bevis på en støvsky. Svak emisjon, skygge for ioniserende stråling eller kontrastvalgene i behandlingen kan også spille inn. For å undersøke støvet nærmere kan astronomer sammenligne med infrarøde data eller se hvordan bakgrunnsstjerner svekkes og blir rødere.

Dette siste er rødning fra støv: Kortbølget lys blir ofte fjernet mer effektivt enn langbølget lys. Det er noe annet enn rødskift, som hører hjemme i et senere kapittel. Rødning endrer blandingen av lyset som kommer frem; rødskift flytter spektrallinjenes bølgelengder.

Atomer kan bare ha bestemte energier

Et atom har en kjerne og elektroner. Elektronene kan ikke ha en hvilken som helst bundet energi; bare bestemte energitilstander er mulige. For å komme til en høyere tilstand må atomet få tilført energi, og når det går ned igjen, kan forskjellen sendes ut som lys.

Et foton er ett energikvant av lyset. Hvor mye energi det bærer, bestemmer bølgelengden: Kortere bølgelengde betyr mer energi per foton. Et bestemt sprang mellom to energitilstander gir derfor en bestemt spektrallinje, og det er grunnen til at laboratoriemålinger kan brukes til å kjenne igjen atomer og ioner langt ute i verdensrommet. Eksitasjon betyr at atomet eller ionet løftes til en høyere energitilstand, mens ionisering betyr at et elektron rives helt løs, slik at antallet bundne elektroner endres. Forskjellen er avgjørende for hvordan oksygenlyset oppstår.

Hydrogen: hvorfor H-alfa er så nyttig

En varm stjerne kan sende ut UV-fotoner med nok energi til å rive elektronet løs fra et hydrogenatom. Det etterlater et positivt hydrogenion — én protonkjerne — og et fritt elektron. Når et elektron senere bindes til et hydrogenion, kalles det rekombinasjon. Elektronet kan bindes i en høyere energitilstand og gå ned gjennom flere trinn. Overgangen fra nivå 3 til nivå 2 gir H-alfa, Hα, rundt 656,3 nanometer i luft. Det er rødt synlig lys. Ikke hver rekombinasjon gir et Hα-foton; dette er én av flere mulige veier gjennom energinivåene. Kollisjoner kan også bidra til å eksitere hydrogen.

Et Hα-filter er nyttig fordi mye av tåkenes lys er samlet i denne linjen, mens mye uønsket bakgrunnslys er spredt over et større bølgelengdeområde. Ved å velge et smalt område kan forholdet mellom tåkesignal og bakgrunn bli bedre. Filteret gjør ikke gassen fysisk sterkere; det velger hvilke deler av lyset som slipper inn.

Oksygen: hva betyr egentlig O III?

Et nøytralt oksygenatom har åtte elektroner. I astronomisk skrivemåte betyr O I nøytralt oksygen, O II at ett elektron er borte og O III at to elektroner er borte. O III er dermed O²⁺. Tretallet betyr ikke at det er tre atomer, tre elektroner borte eller et oksygenmolekyl. I den varme, tynne gassen kan frie elektroner kollidere med O²⁺ og overføre energi, slik at ionet blir eksitert. Når det siden går til en lavere energitilstand, kan det sende ut lys rundt 500,7 nm eller den beslektede linjen rundt 495,9 nm, to sentrale [O III]-linjer i synlig lys. For akkurat 500,7-linjen er kollisjonseksitasjon en viktig mekanisme; forklaringen er ikke bare «oksygen får et elektron tilbake».

Firkantparentesene i [O III] betyr «forbudte» overganger i spektroskopisk språk. Det høres selvmotsigende ut. Overgangene er likevel fysisk mulige, bare mye mindre sannsynlige enn de vanlige, raske overgangene. I tynn gass kan ionet rekke å sende ut lyset før en ny kollisjon tar energien bort. Bølgelengdene her er avrundede, vanlige luftverdier. Ved presis sammenligning må samme konvensjon for luft eller vakuum brukes i begge ledd. Kapitlet «Slik måler vi rødskift» bruker vakuumverdier; små forskjeller mellom tabeller er derfor ikke automatisk et kosmisk rødskift.

Hvor kom energien fra — og hvor kom fotonet fra?

Energien og fotonet er to forskjellige spørsmål. Stjernens stråling kan ionisere og varme gassen; stjernevind og sjokk kan også overføre energi. Etter kollisjoner og overganger i gassen sendes nye fotoner ut. Oksygenfotonet blir til ved utsendelsen i ionet; det har ikke nødvendigvis reist helt fra stjernens indre som ett uforandret foton. Den opprinnelige energien kan dermed knyttes til stjernen, mens det synlige fotonets utsendelsessted er i en gassky. Dette gjør skillet mellom en stjerne og en emisjonståke konkret: i stjernepunktet dominerer direkte stjernelys, mens lyset fra tåken blant annet kommer fra gassen selv, etter at den har fått tilført energi.

Et O III-filter kan slippe gjennom en stjernes kontinuerlige lys i samme bølgelengdeområde som oksygenlinjen. Filteret alene beviser derfor ikke at hvert registrert foton ble sendt ut av et oksygenion. Én ferdig piksel lar seg ikke spore tilbake til «dette ene oksygenfotonet»; den samler bidrag fra mange hendelser og inneholder også støy. En forklaring kan derimot testes statistisk, med filtre, flere spektrallinjer og målinger av hvordan gassen er fordelt.

Kan fotonet ha reist i tusenvis av år?

Ja — målt med klokker i den vanlige beskrivelsen av rommet. Lyset fra en galaktisk tåke kan ha vært på vei lenge før kameraet fantes. Men dette er ikke tid målt av en liten klokke som følger fotonet; lys har ikke et mulig hvilesystem med et slikt ur. Ved sensoren kan fotonet absorberes, og energien overføres til materialet. Fotonet fortsetter da ikke videre som et lite, lagret objekt i pikselen, og det som blir igjen som målesignal, er elektrisk ladning. Kjeden går altså fra en hendelse i gassen, til lys som forplanter seg, til en ny hendelse i kameraet.

Det er denne forbindelsen som gjør astrofoto til mer enn et motiv: Et fysisk energisprang langt borte har satt et målbart spor her. Temaet «Egentid og lyskjeglen» forklarer hvorfor en lang reisetid og lysbanens nullintervall er fullt forenlige.

Crescent: rask vind møter langsommere materiale

I sentrum av NGC 6888 finnes WR 136, en massiv stjerne i en Wolf–Rayet-fase. Slike stjerner mister betydelige mengder masse gjennom kraftige stjernevinder. «Vind» betyr her en strøm av partikler fra stjernen, ikke luft som på jorden. Stjernen har tidligere mistet materiale som beveget seg langsommere utover, og en nyere, raskere vind tar dette materialet igjen. I møtet blir gassen komprimert og oppvarmet. Overgangen der strømmen brått bremses og endrer egenskaper, kalles et sjokk: en fysisk front i gassen, ikke bare en synlig strek.

Den kjente halvmånen er del av en tredimensjonal struktur. Ujevn tetthet og samspillet mellom vindene gir klumper og filamenter. Langs kanten går synslinjen gjennom en lengre del av et tynt, lysende skall enn nærmere midten, slik at randen kan fremstå spesielt tydelig. Formen i bildet er derfor ikke nødvendigvis formen til en flat gassplate.

Én tåke, flere temperaturer og typer lys

Crescent inneholder ikke én ensartet gass med én temperatur. Observasjoner i røntgen viser varm gass innenfor den optiske tåken, mens de synlige linjene fra hydrogen og oksygen tegner andre deler av strukturen. Ulike instrumenter gir dermed forskjellige kart over samme fysiske system. Det blågrønne i dette fotoet er ikke et røntgenbilde. ASI2600MM Pro-opptakene er astronomiske kamerabilder; fargen på skjermen må forstås ut fra filtrene og behandlingen. Når en ESA-illustrasjon bruker blått for røntgen, kan den fargeforklaringen ikke overføres til mitt bilde.

NGC 6888 omtales noen ganger feilaktig som en supernovarest. Den observerte tåken er formet av stjernens massetap og vind. WR 136 forventes å avslutte livet som supernova, men det er noe annet enn å si at halvmånen på bildet allerede skyldes denne eksplosjonen.

Den svakere buen ved WR 134

I bildeviseren i «Utforsk mitt astrofoto» peker markering 5 på en svak blågrønn bue til høyre i feltet. Plasseringen i forhold til Crescent og formen passer med tåken ved WR 134. Jeg bruker foreløpig «trolig» i identifikasjonen, siden den bygger på form og plassering, og skiller dermed mellom å kjenne igjen en struktur og å måle posisjonen dens. WR 134 er også en Wolf–Rayet-stjerne, og NASA beskriver ringformede buer i området som deler av materiale feid sammen av stjernevinden. Et ofte brukt avstandsanslag er rundt 6 000 lysår. Buen og Crescent har derfor lignende drivkrefter, men ulik synlig form.

En svak bue behøver ikke bety en svak stjerne. Gassens tetthet, hvor mye materiale synslinjen går gjennom, ionisering, støv og opptakets følsomhet påvirker kontrasten. En sammenligning av den fysiske styrken til to tåker krever mer enn hvor lyse de ser ut i en behandlet mosaikk.

Hvor kom selve oksygenet fra?

Fotonet og oksygenatomet har ikke samme fødselshistorie. Det synlige fotonet kan være nyskapt i en overgang i ionet, mens atomkjernen har eksistert svært lenge. I det tidlige universet fantes i hovedsak hydrogen og helium, og oksygen er dannet gjennom kjernereaksjoner i stjerner.

Etter hvert som stjerner utvikler seg, kan de lage tyngre atomkjerner fra lettere. Materiale returneres til rommet gjennom massetap og stjerneeksplosjoner. Det blandes med gass mellom stjernene og kan senere inngå i nye stjerner og planeter. Oksygenet i en tåke forteller dermed om en historie som begynte før det siste lyset ble sendt ut. En turkis piksel kan likevel ikke knyttes til én bestemt stjerne som lagde oksygenkjernen. Gassen kan være en blanding av materiale fra ulike kilder og generasjoner. En slik opprinnelseshistorie undersøkes gjennom sammensetning, bevegelser og modeller — ikke gjennom bildefargen alene.

Tre forskjellige klokker i den samme historien

Stjernens utvikling: Hvor lenge har stjernen levd, og når endret den massetapet sitt? Tåkens dynamikk: Hvor lenge har skallet utvidet seg? Lysets reise: Hvor lenge var signalet på vei? Dette er forskjellige tidsrom. Hvis lyset har reist i omtrent 5 000 år, betyr ikke det at tåken er 5 000 år gammel. En utvidelsesalder krever blant annet målinger av størrelse og gasshastighet, og en vurdering av hvordan farten har endret seg. Et enkelt stillbilde viser ikke bevegelsen direkte.

Her møtes foto og fysikk: Bildet viser hvor noe lyser. Et spektrum kan i tillegg vise hvilke grunnstoffer som bidrar og hvordan gassen beveger seg langs synslinjen. Sammen gir disse observasjonene en langt rikere forklaring enn hver av dem alene.

Kameraet ser signal — ikke ferdige farger

ASI2600MM Pro er et kjølt, monokromt CMOS-kamera med Sony IMX571-sensor i APS-C-format, omtrent 26 megapiksler og 16-bits analog-til-digital-omforming. «Monokromt» betyr at sensorpikslene ikke er fordelt mellom røde, grønne og blå fargefiltre slik de er i et vanlig Bayer-fargekamera. Med et filter foran sensoren måler hver piksel lys som passerer det filteret. Resultatet er et intensitetsbilde: mørkere der signalet er lite, lysere der det er stort. Fotograferer man gjennom flere filtre, får man flere slike kart over samme himmel.

16 bit gir opptil 65 536 digitale kodeverdier per råpiksel. Det betyr ikke at hver verdi er en sikkert målbar forskjell, eller at bildet automatisk inneholder 65 536 pålitelige gråtoner. Støy, signalnivå og innstillingene påvirker den nyttige informasjonen. Kjølingen reduserer temperaturavhengig mørkstrøm; den fjerner ikke all støy.

Hva er det egentlig pikselen teller?

Lys som absorberes i silisium, kan produsere elektrisk ladning som samles under eksponeringen, og elektronikken omformer den til et digitalt tall. Tallet er et samlet målesignal, ikke en liste over fotoner med navn, avsender og klokkeslett. Ikke alle fotoner som treffer kameraet, bidrar til nyttig signal: noen går tapt i optikken eller filteret, og sensoren har en bølgelengdeavhengig deteksjonseffektivitet. I tillegg kommer signal fra himmelbakgrunnen og elektroniske bidrag. Derfor betyr kalibrering og mange eksponeringer så mye for svak tåkeemisjon.

Hvordan gråtonekart blir rødt og turkis

For å lage et fargebilde må intensitetskartene tildeles skjermens røde, grønne og blå kanaler. I en HOO-gjengivelse brukes for eksempel Hα til rødt, mens O III bidrar til grønt og blått. I en SHO-gjengivelse tildeles svovel, hydrogen og oksygen vanligvis rødt, grønt og blått. Begge er måter å vise målt informasjon på.

Når jeg betrakter de rødbrune og turkise områdene i bildet mitt, er det fristende å lese fargene som et direkte kart over gassen. Men en ferdig fargegjengivelse forteller ikke alene hvordan filterdataene er blandet. For å sammenligne signalet fra hydrogen og oksygen må jeg gå tilbake til de separate filteropptakene. Flere piksler i sluttbildet gir mer å utforske, men erstatter ikke disse målingene. En slik fargetildeling er ikke nødvendigvis det øyet ville sett gjennom et okular. Den kan gjøre svake strukturer og forskjeller lettere å forstå, men fargen må forklares, særlig hvis man skal bruke bildet til å si noe om kjemi eller temperatur. Samme farge kan bety forskjellige ting i forskjellige astronomiske bilder.

Hvorfor motivet krever en mosaikk

At noe ligger langt borte, betyr ikke at det er lite på himmelen: Store gassområder kan dekke et betydelig synsfelt. Teleskopets brennvidde og sensorens størrelse bestemmer hvor stor del av dette feltet kameraet fanger i ett opptak. Høy oppløsning alene gjør ikke synsfeltet større.

Jeg har fotografert flere utsnitt og satt dem sammen som en mosaikk. Nabopanelene bør ha overlapp: Felles stjerner gir holdepunkter for plassering, rotasjon og geometrisk tilpasning. Deretter må bakgrunn og signalnivå stemme over grensene. En søm i en dårlig tilpasset mosaikk kan ellers se ut som en struktur på himmelen. I figuren bruker jeg fire paneler for å forklare prinsippet med overlapp. Den er en forenklet modell, ikke en gjengivelse av opptaksplanen for min mosaikk. Det ferdige bildet viser himmelfeltet samlet, mens modellen gjør det lettere å forstå hvordan enkeltopptakene kan knyttes sammen.

Fra enkeltrammer til et dypt bilde

Kalibrering korrigerer kjente egenskaper ved opptakssystemet. Mørkerammer kan beskrive mørkstrøm og faste mønstre ved passende innstillinger. Flatbilder beskriver variasjoner i belysning og respons, som vignettering og støvskygger i optikken. De må passe til opptaksoppsettet. Registrering plasserer stjernene på samme sted mellom eksponeringene. Stakking kombinerer rammene slik at vedvarende signal blir tydeligere i forhold til tilfeldige variasjoner. Under like forhold og med uavhengig tilfeldig støy forbedres signal–støy-forholdet omtrent med kvadratroten av antall rammer: Fire like eksponeringer gir omtrent dobbelt så godt forhold som én, ikke fire ganger så godt.

Strekking av lysstyrken gjør svakt signal synlig på skjermen. Rådata kan ha svært stor forskjell mellom stjerner og tåke; uten en slik tilpasning vil mye av tåken se nesten svart ut. Men strekking, støyreduksjon og skarping påvirker hvordan strukturene oppfattes. Et pent sluttbilde og et kalibrert målegrunnlag har derfor forskjellige bruksområder.

Se på fotoet en gang til

Crescent, gassfeltet og det mørke båndet i bildeutforskeren i kapitlet «Utforsk mitt astrofoto» tåler den samme framgangsmåten. Først en beskrivelse av det som faktisk er synlig: form, kontrast, farge og plassering. Så et fysisk spørsmål: er dette lysende gass, en støvskygge eller en stjerne? Til slutt spørsmålet om hvilken ekstra måling som ville styrket forklaringen. Et spektrum kan teste linjeidentifikasjon, infrarøde data kan avsløre strukturer bak støv, og kalibrerte filterrammer kan vise om en fargeforskjell også finnes i målingene før fargetildelingen. Med slike målinger går man fra å betrakte et astrofoto til å bruke det som utgangspunkt for naturvitenskapelig undersøkelse.

Det som blir igjen

En stjerne med mange ganger solas masse ender livet i en supernova. Kjernen har da brent seg fram til jern, som kapitlet om fisjon, stjerner og svarte hull forklarer, og jern gir ingen energi ved fusjon. Uten trykk innenfra faller kjernen sammen på under et sekund, og i kollapsen presses elektroner inn i protoner og blir til nøytroner. Er kjernen mellom rundt én og tre solmasser, stopper kollapsen når nøytronenes degenerasjonstrykk bærer det som er igjen, og de ytre lagene sprenges ut. Det som blir igjen, er en nøytronstjerne. Er kjernen tyngre, stopper ingenting den, og resultatet er et svart hull. Et svart hull har ingen indre struktur å beskrive; en nøytronstjerne har lag på lag av materie i tilstander bare trykket der kan holde.

En typisk nøytronstjerne har en masse på rundt 1,4 solmasser, og den tyngste som er målt nøyaktig, veier 2,08. Massen får plass i en kule med radius rundt tolv kilometer. NASA oppgir, avrundet, en halv million jordmasser i en kule på tjue kilometer i diameter og en tetthet rundt 10¹⁸ kg/m³; Store norske leksikon oppgir rundt 10¹⁷. Regnestykket under gir 4 × 10¹⁷ for en typisk stjerne, mellom de to, og litt over tettheten i en atomkjerne.

Tyngden og tettheten

Massen og radien bestemmer det meste av det som følger: tyngdeakselerasjonen ved overflaten, rundt hundre milliarder ganger jordas, middeltettheten, titalls billioner ganger jordas, og unnslipningsfarten, over halvparten av lysets. De samme tallene setter grensen for hva som kan observeres. Ved 10¹² m/s² beholder ingen menneskelaget struktur formen, så alt som står om innsiden, er regnet, ikke målt. Hvert kapittel sier hva beregningen hviler på: målte kjernemasser, kvantemekanikken for fermioner, og der målingene slutter, tilstandsligningen, sammenhengen mellom trykk og tetthet, som modellene er uenige om.

Målingene utenfra

Nøytronstjerner ble forutsagt i 1930-årene og funnet i 1967, som pulsarer: radiokilder som blinket med perioder fra hundredels sekunder til noen sekunder, så jevnt at bare en roterende nøytronstjerne kunne forklare det. Strålingen kommer i to bunter fra de magnetiske polene. Fordi magnetaksen står på skrå mot rotasjonsaksen, sveiper buntene rundt himmelen, og ligger jorda i sveipet, kommer ett blink per omdreining; dette er fyrtårnmodellen. Krabbepulsaren, i sentrum av Krabbetåken, blinker rundt tretti ganger i sekundet. Siden er nøytronstjerner observert i røntgen og gamma, veid i dobbeltsystemer, og registrert i gravitasjonsbølger da to av dem smeltet sammen i 2017, som kapitlet om GW170817 forteller.

Massene kommer fra baner. I et dobbeltsystem forsinkes pulsene når de passerer nær partneren, fordi rommet der er krummet, og størrelsen på forsinkelsen, Shapiro-forsinkelsen, gir partnerens masse og dermed pulsarens. Radiene kommer fra røntgenlys: instrumentet NICER på romstasjonen følger varme flekker på overflaten som roterer inn og ut av syne, og formen på lyskurven avhenger av hvor sterkt rommet er krummet rundt stjernen, altså av forholdet mellom masse og radius. Den samme pulsaren, J0740+6620, ga 2,08 solmasser og 12,39 kilometer. Alt dette er målt på utsiden, og ingen måling ser gjennom overflaten. Det som følger, er regnet ut fra kjent fysikk.

Lagene utenfra og inn

Figuren øverst viser lagene. Ytterst ligger magnetosfæren, det sterkeste magnetfeltet som er målt, fylt av elektroner og positroner. Under den en atmosfære som er noen centimeter tykk, og under den en fast overflate av jern som er et frosset plasma. Den ytre skorpen er en krystall der elektronene presses inn i kjernene og lager kjerner som er ustabile alle andre steder. I den indre skorpen drypper nøytroner ut av kjernene og fyller rommet mellom dem. Ved bunnen av skorpen, rundt én kilometer ned, rører kjernene hverandre og ordner seg trolig til stenger og plater av kjernemateriale, det som kalles kjernepasta. Så følger kjernen, en superfluid væske av nøytroner, og innerst en sammensetning modellene ikke er enige om.

Feltstyrken

Ved jordoverflaten er magnetfeltet mellom 30 og 60 mikrotesla. I en solflekk, det sterkeste naturlige feltet i solsystemet, er det rundt 0,3 tesla. En vanlig pulsar har et felt på rundt 10⁸ tesla, og en magnetar, en nøytronstjerne med felt rundt 10¹⁰–10¹¹ tesla, tusen ganger mer. Feltstyrken leses av rotasjonen: pulsaren bremses av at det roterende feltet stråler energi bort, og av perioden og hvor fort den øker, følger feltet. For noen røntgenpulsarer leses den også direkte, av syklotronlinjer i spekteret, som elektronene lager når de sirkler i feltet.

Grunnen til at feltet er så sterkt, er den samme som grunnen til at stjernen roterer så fort. Kjernen som kollapset, hadde alt et magnetfelt og en rotasjon, fordelt over et volum på størrelse med jorda. Fluksen gjennom overflaten er bevart under kollapsen, så feltet skalerer som R⁻²: krymper radien noen hundre ganger, vokser feltet 10⁴–10⁵ ganger. Rotasjonen øker av samme grunn, ved bevaring av dreieimpuls. Regnestykket gir størrelsesordenen, ikke tallet; hvor sterkt feltet var før kollapsen, og om en dynamo i den nyfødte stjernen forsterket det videre, er ikke avgjort, og magnetarene har fått tusen ganger mer enn de andre av grunner ingen har fastslått.

Parproduksjon

Magnetosfæren rundt jorda er fylt av tynt plasma fra solvinden, fanget av feltet. Rundt en nøytronstjerne roterer feltet med stjernen, og et roterende magnetfelt lager elektriske felt som river ladde partikler løs fra overflaten og gir dem energi. De strålende partiklene sender ut fotoner med energi langt over det som skal til for å lage et elektron og et positron, 1,02 MeV til sammen. I vakuum kan et enkelt foton ikke bli til et par, fordi energi og bevegelsesmengde ikke kan bevares samtidig; i et felt på 10⁸ tesla tar feltet imot rekylen, og fotonene blir til par. Hvert par gir nye partikler som stråler nye fotoner, og magnetosfæren fylles av en kaskade av materie og antimaterie laget av lys.

Det elektriske feltet driver elektroner og positroner hver sin vei langs feltlinjene, og det gir strømmer. Magnetosfæren er en partikkelakselerator drevet av rotasjonen, og strømmene i den er også det som til slutt bremser stjernen. Hvor mye av plasmaet som er slike par, og hvor mye som er protoner og ioner revet fra overflaten, er ikke avgjort; teorien er, med fagfeltets egne ord, fortsatt spekulativ i detaljene. At parene finnes, og at de bærer strålingen, er det bred enighet om.

Jetstrålene og pulsen

Feltlinjene lukker seg over det meste av stjernen. Bare linjene fra områdene rundt de magnetiske polene rekker ut til lyssylinderen, avstanden der medrotasjon ville kreve lysfarten, og de lukker seg aldri. Langs dem strømmer partiklene ut i to jetstråler, én fra hver pol, og på veien stråler de: i radio, i synlig lys, i røntgen og gamma, avhengig av pulsaren. Fordi magnetaksen skråner mot rotasjonsaksen, sveiper strålene rundt slik fyrtårnmodellen i første kapittel beskriver, og ett blink per omdreining er pulsen som måles. Perioden er så stabil at de små hoppene i den er blitt et eget forskningsfelt, som kapitlet om kjernen kommer tilbake til.

I en magnetar er skorpen og feltet låst til hverandre. Når feltet forfaller, vrir det skorpen til den brister, bruddet vrir feltet utenfor og driver strømmer i magnetosfæren. Magnetaren SGR 1806-20 sendte ut mer energi på et tidels sekund enn sola har gjort de siste hundre tusen årene.

En atmosfære på noen centimeter

Jordas atmosfære er molekylær, med overflatetrykk 10⁵ Pa og skalahøyde rundt åtte kilometer. En nøytronstjernes atmosfære er et fullt ionisert plasma på rundt 10⁶ K for en ung stjerne som fortsatt kjøler seg; like etter dannelsen er temperaturen rundt 10⁸ K. Plasmaet er for det meste hydrogen og helium, fanget fra det nesten tomme rommet rundt stjernen eller falt ned fra en partner, og det ligger som et tynt lag over en tyngre overflate.

Skalahøyden, høyden der trykket faller med en faktor e, er kT/(mg): åtte kilometer på jorda, rundt en centimeter her, fordi tyngden er hundre milliarder ganger jordas. Hele atmosfæren ligger innenfor noen titalls centimeter. Over de desimeterne går plasmaet fra tilnærmet vakuum til rundt 10⁷ kg/m³, og under dem begynner overflaten.

Degenerasjonstrykket

Nederst i atmosfæren er elektronene pakket så tett at pauliprinsippet tvinger dem opp i tilstander med høy bevegelsesmengde, uavhengig av temperaturen; det er det samme prinsippet kapitlet om stjerner og svarte hull bygde på. Trykket det gir, degenerasjonstrykket, kommer ikke av varme og forsvinner ikke om materien kjølner. Ledningselektronene i et metall er også degenererte; det nye her er at trykket deres bærer alt som ligger over, fra atmosfærens bunn og ned gjennom hele skorpen, slik det bærer en hvit dverg.

Fordi trykket er uavhengig av temperaturen, kan en hvit dverg stå i milliarder av år uten energikilde. Grensen er at elektronene ved høy nok Fermi-energi fanges inn av protoner.

En krystall uten atomer

Overflaten er en Coulomb-krystall: fullt ioniserte jernkjerner i et romsentrert kubisk gitter, holdt på plass av sin egen frastøtning i en jevn, degenerert elektronsjø. Ingen kjerne kan flytte seg uten å komme nærmere en nabo, og det koster energi, så kjernene ordner seg i det mønsteret som holder dem lengst fra hverandre. Gitteret fryser når Coulomb-energien mellom naboene overstiger kT med god margin; i en ung, varm stjerne ligger det derfor et tynt smeltet lag av jern mellom atmosfæren og krystallen.

Kjernene er jern-56, grunntilstanden for kald materie ved lavt trykk: kjernen med lavest energi per nukleon, som bindingsenergikurven i kapitlet om fisjon, stjerner og svarte hull viste. Supernovaens jernkjerne er ikke opphavet; kollapsen løste opp alle kjerner, og materien har ordnet seg på nytt. Er magnetfeltet sterkt nok, kondenserer atmosfæren, og det faste jernet stråler direkte; for de svakere feltene ligger det tynne hydrogenlaget over. Fra overflaten og én kilometer ned er alt fast, og tettheten stiger hele veien.

Elektrongassen og tettheten

Gjennom hele gitteret går den degenererte elektrongassen fra forrige kapittel, en Fermi-gass, og det er dens trykk som hindrer denne delen av stjernen i å falle videre sammen. Fermi-energien, energien til de øverste elektronene, stiger med tettheten og passerer elektronets hvilemasse kort under overflaten; elektrongassen er relativistisk gjennom nesten hele skorpen. Ved rundt 10¹⁰ kg/m³, to millioner ganger jordas, er det fortsatt bare vanlige jernkjerner i gitteret, men Fermi-energien nærmer seg terskelen for elektroninnfangning.

Når Fermi-energien overstiger det det koster å gjøre et proton om til et nøytron, senker elektroninnfangning, e⁻ + p → n + νₑ, den samlede energien. Nøytrinoet forlater stjernen, og kjernen beholder massetallet med ett proton mindre og ett nøytron mer: et lettere grunnstoff, like tungt som før.

Rekken nedover: fra jern til sink

Kjernefysikken sier hvilken kjerne som har lavest energi ved hver tetthet, og rekken er regnet ut nøyaktig. Den er ikke én kjede av innfangninger på samme kjerne: både massetall og protontall kan gå opp underveis, for det er summen av kjerne- og elektronenergi som skal ned. Jern-56 holder seg til rundt 10¹⁰ kg/m³. Så følger nikkel-62, nikkel-64 og nikkel-66, alle med 28 protoner og stadig flere nøytroner. Deretter kommer et sprang: krypton-86, selen-84, germanium-82 og sink-80, som alle har nøyaktig 50 nøytroner. Femti er et magisk tall, et lukket nøytronskall, og lukkede skall gir ekstra bindingsenergi. Materien beholder derfor N = 50 gjennom flere trinn og senker bare Z. Dypere ned hopper den til neste magiske tall, 82: palladium-128, rutenium-126, molybden-124, zirkonium-122 og strontium-120.

Sink-80 viser hva trykket gjør. Den har 30 protoner og 50 nøytroner, mot jernets 26 og 30, og på jorda er halveringstiden 0,56 s, ved β⁻-henfall. I skorpen er henfallet Pauli-blokkert: alle lave elektrontilstander er opptatt av elektrongassen, og de ledige ligger høyere enn energien henfallet frigjør. Kjerner med så mange nøytroner per proton er stabile bare fordi trykket og elektronenes energi er så høye, og sink-80 ligger noen hundre meter under overflaten, ved fem til ti milliarder ganger jordas tetthet.

Hva beregningen hviler på

Akseleratorer kan lage enkeltkjerner som sink-80 i brøkdelen av et sekund, men ikke holde dem stabile, og ikke lage tettheter som denne. Alt fra dette laget og ned hviler på at kjernemassene er godt målt og på at kvantemekanikken for elektrongassen er godt forstått; begge deler er de. Ved bunnen av den ytre skorpen kan kjernene ikke lenger binde flere nøytroner.

Nøytrondryppet

Elektroninnfangningen fortsetter nedover, og kjernene blir stadig mer nøytronrike. Når separasjonsenergien for det siste nøytronet går mot null, ved rundt 4 × 10¹⁴ kg/m³, drypper nøytronene ut av kjernene og fyller tilstander i rommet mellom dem. Nøytrondryppet markerer overgangen fra ytre til indre skorpe. Hvor dypt det ligger, er bare omtrent kjent, for det avhenger av stjernens masse og radius; for en typisk stjerne er det noen hundre meter ned, kanskje halvveis gjennom skorpen.

Fra dryppet og innover hviler beskrivelsen på teori. Tettheten er sytti milliarder ganger jordas, og kjernene har forhold mellom nøytroner og protoner som ingen akselerator holder stabile. Beregningen hviler på målte og modellerte bindingsenergier og på kvantemekanikken for en fermiongass, og hvor dryppet ligger i dybde, avhenger av hvilken kjernemodell som brukes.

Nøytronene overtar

Etter hvert som dryppet tiltar, fylles rommet mellom kjernene av en nøytrongass, mens elektrongassen tynnes ut fordi innfangningen bruker opp elektroner. Nøytrongassen overtar rollen elektronene hadde: nøytroner er også fermioner, og når de presses tett nok, gir pauliprinsippet et degenerasjonstrykk på samme måte. Fra dette laget og innover bæres stjernen i økende grad av nøytronenes trykk, og fordi nøytronene er 1 839 ganger tyngre enn elektronene, slår det inn ved langt høyere tetthet.

Ved samme talltetthet har nøytronene samme Fermi-bevegelsesmengde som elektronene ville hatt, men Fermi-energien p²/2m er 1 839 ganger lavere, så trykket slår inn ved tilsvarende høyere tetthet. Det er derfor en nøytronstjerne har radius 12 km der en hvit dverg har 6 000.

Kjernene mister formen

Lenger ned blir kjernene selv uskarpe. Protonene er i klart mindretall; ved bunnen av den indre skorpen er protonandelen rundt fem prosent, altså rundt nitten nøytroner per proton. Et nøytron som hører til en kjerne, har en bølgefunksjon som brer seg så langt at det knapt gir mening å si hvilken kjerne det tilhører. Nøytronene inne i kjernene og nøytronene i gassen mellom dem går over i hverandre. Tettheten når rundt 10¹⁷ kg/m³ ved bunnen av skorpen, en tredjedel av tettheten i en atomkjerne og tjue billioner ganger jordas, rundt én kilometer under overflaten. Der begynner kjernene å røre hverandre.

Så kald som stjernen er målt mot Fermi-energien, parer nøytronene i gassen seg og blir superfluide, som kapitlet om kjernen forklarer. Det er trolig i denne gassen, festet til kjernene i gitteret, at hoppene i pulsarenes rotasjon oppstår.

To krefter

Ved rundt 10¹⁷ kg/m³, hundre billioner ganger vann og tjue billioner ganger jordas, er kjernene pakket så tett at de begynner å røre hverandre, og da må de omorganisere seg. Den kortrekkende kjernekraften favoriserer store klumper med minst mulig overflate; den langtrekkende Coulomb-frastøtningen mellom protonene favoriserer spredning. Ved bunnen av skorpen er det rundt tjue nøytroner for hvert proton, så frastøtningen er svakere enn i vanlige kjerner, og balansen mellom de to gir andre geometrier enn kuler.

Kjernene former seg om til lange stenger, ikke tykkere enn en atomkjerne, men uten ende, så antallet nukleoner i én stang ikke er begrenset av noen kjernestørrelse: spagetti. Ved litt høyere tetthet presses sylinderne sammen til plater: lasagne. Under spagettien, ved lavere tetthet, ligger gnocchi, kjerner som fortsatt er runde men langt større enn noen kjerne på jorda, og over lasagnen kommer formene vrengt: rør av tomrom i kjernemateriale, antispagetti, og til slutt bobler av tomrom, antignocchi, før alt går over i en jevn væske. Simuleringene finner også vafler, plater med hull i. Formene ble regnet ut på 1980-tallet og er siden funnet igjen i de fleste modeller som er prøvd, med molekyldynamikk for over femti tusen nukleoner om gangen.

Skjærmodulen og fjellene

Simuleringene gir kjernepastaen en skjærmodul på rundt 10²⁹ Pa, og den tåler en tøyning på over ti prosent før den brister. Konstruksjonsstål har skjærmodul rundt 80 GPa, så pastaen er over 10¹⁸ ganger stivere, og gruppen bak simuleringene kaller den kanskje det sterkeste materialet som er kjent. Skorpen over den, Coulomb-krystallen, har en bruddspenning rundt ti milliarder ganger ståls.

Tyngden på en nøytronstjerne glatter ut alt som ikke er sterkt nok til å bære sin egen vekt, og skorpen er sterk nok til å bære ujevnheter; i faglitteraturen kalles de fjell. Høyden begrenses av bruddspenningen delt på ρg, og med g hundre milliarder ganger jordas blir kilometer til centimeter selv med en bruddspenning ti milliarder ganger ståls. De mest optimistiske overslagene for Krabbepulsaren gir noen meter. Høyden er liten, men det er ellipsiteten, skjevheten i massefordelingen, som avgjør gravitasjonsbølgene, og den kan være opp mot 10⁻⁶ til 10⁻⁵.

Fjell og kontinuerlige gravitasjonsbølger

Et fjell gir stjernen et massekvadrupolmoment som roterer med den, og en roterende massefordeling som ikke er symmetrisk om aksen, sender gravitasjonsbølger, slik kapitlet om kildene i LIGO-temaet forklarte. Signalet er mye svakere enn fra en sammensmelting, men det er kontinuerlig og monokromatisk, ved to ganger rotasjonsfrekvensen, og varer i år. Et fjell på en stjerne som roterer tretti ganger i sekundet, sender på seksti hertz, midt i LIGOs bånd, og fordi pulsarens rotasjon er kjent til mange desimaler, er frekvensen det skal søkes etter, kjent på forhånd.

LIGO, Virgo og KAGRA søkte i den samlede analysen av andre og tredje kjøring etter kontinuerlige bølger fra 236 kjente pulsarer, ved to ganger rotasjonsfrekvensen og for noen også ved én gang. Ingenting ble funnet, men for 23 pulsarer ligger den målte grensen under bremsegrensen, den amplituden som ville forklare hele bremsingen av rotasjonen, og for Krabbe- og Vela-pulsaren ligger grensene henholdsvis rundt hundre og tjue ganger under den. Fjellene på dem er altså mindre enn det skorpen kunne båret. Blir et slikt signal funnet, er det den første direkte målingen av hvor skjev en nøytronstjerne er.

Nøytronvæsken

Ved bunnen av pastalaget, rett over kjernen, er materien en jevn væske av nøytroner, med noen få prosent protoner og like mange elektroner. Tettheten er kjernetetthet, rundt 3 × 10¹⁷ kg/m³, femti billioner ganger jordas, og den stiger innover til flere ganger det. Kjernen er også det meste av stjernen: skorpen er under tre prosent av massen, så over 97 prosent ligger her.

Nøytronene er fermioner med spinn ½. Ved disse tetthetene og temperaturene skjer det samme med dem som med elektroner i et superledende metall: to og to knytter seg sammen til Cooper-par. I skorpen parer nøytronene seg med motsatt spinn, i ¹S₀-kanalen; i kjernen, der de er tettere, i ³P₂-kanalen, med spinn én. Paret er et boson og kan kondensere, og nøytronvæsken blir et superfluid, en væske uten friksjon.

Superfluid og hoppene i rotasjonen

Et superfluid kan bare rotere ved å danne virvler, tynne tråder der rotasjonen sitter, hver med sirkulasjon h/2m_n. En nøytronstjerne som roterer titalls ganger i sekundet, har rundt 10¹⁷ slike virvler gjennom seg, og de pinnes til kjernene i den indre skorpen. Når skorpen bremses av magnetfeltet, holder virvlene igjen, og superfluidet roterer litt fortere enn skorpen rundt det. At virvlene løsner brått og overfører dreieimpuls til skorpen, er den vanligste forklaringen på glitchene: pulsaren hopper opp i frekvens og bremser langsomt ned igjen.

Hoppene er godt målt. Katalogen fra Jodrell Bank samler 315 glitcher i 102 pulsarer, og hvor mye rotasjon som hopper, tolkes som et mål på hvor mye superfluid som deltar. Vela-pulsaren hopper med regelmessige mellomrom; Krabbepulsarens hopp forklares kanskje med skjelv i skorpen i stedet. Et annet spor er avkjølingen av nøytronstjernen i Cassiopeia A, født i en supernova rundt 1680. Den kjølner uvanlig fort, og den mest omtalte forklaringen, omstridt, er at nøytronene i kjernen nettopp har begynt å pare seg: hver gang par dannes og brytes, sendes nøytrinoer ut, og de bærer varme bort. Om det stemmer, er det den første observasjonen av superfluid i en nøytronstjernes kjerne.

Superlederen som holder feltet

De sjeldne protonene parer seg også, og protonparene gir en type II-superleder: strøm uten motstand, og et magnetfelt som ikke kan være jevnt fordelt. Feltet presses sammen i fluksrør, hvert med en kvantisert fluks, som superlederen holder fast, og fluksrørene er trolig en del av grunnen til at magnetfeltet holder seg så lenge i stedet for å lekke bort. Cassiopeia A peker samme vei: for at nøytronene skal kjøle stjernen så fort som de gjør, må protonene alt ha vært superledende, med høyere kritisk temperatur enn nøytronene.

Innerst: hyperoner eller kvarkmaterie

Nær midten kan nukleonenes egen struktur endres. Her er alt teori, og teoriene spriker. Én mulighet er at energiene er store nok til at én eller to av kvarkene i nukleonene byttes ut med den tyngre s-kvarken, slik at hyperoner, baryoner med minst én s-kvark, blir energetisk gunstige. En annen er at nukleonene ikke holder sammen i det hele tatt, og at protoner og nøytroner løser seg opp i kvarkmaterie, der kvarker og gluoner beveger seg fritt. En analyse fra 2020 av alle målte masser og radier, sammen med grensene for lydfarten i tett materie, konkluderer med at de tyngste nøytronstjernene trolig har kjerner av kvarkmaterie. En stjerne på 1,4 solmasser er forenlig med vanlig kjernemateriale hele veien inn.

Kvark-gluon-plasma er laget i kollisjoner mellom tunge kjerner ved CERN og i USA, som kapitlet om kreftene i CERN-temaet nevner, og der er det varmt. Det kapitlet sier at kvarkene har vært fri bare én gang i naturen, i de første titalls mikrosekundene etter big bang, før de ble fanget i protoner og nøytroner. I en nøytronstjernekjerne ville de være fri kaldt, presset fram av tyngde i stedet for varme, og om det skjer, er ikke avgjort. Innsiden av en nøytronstjerne er det eneste stedet i dagens univers der den tilstanden kan finnes igjen.

Akkresjon og grensen mot svart hull

Nøytronstjerner med en nær partnerstjerne kan ta imot materie fra den, akkresjon. Hydrogen og helium faller ned på overflaten og presses og varmes under tyngden. Gang på gang tenner laget i en ustabil, løpsk fusjon som lyser opp i røntgen og dør ut på noen titalls sekunder. Slike termonukleære røntgenutbrudd, type I-utbrudd, brukes til å måle nøytronstjerner med, og hvert av dem legger igjen aske som synker ned i skorpen.

Den tyngste nøytronstjernen som er veid nøyaktig, er på 2,08 solmasser, og grensen for hvor mye degenerasjonstrykket kan bære, Tolman–Oppenheimer–Volkoff-grensen, ligger et sted mellom to og tre solmasser; nøyaktig hvor, avhenger av tilstandsligningen. Går massen over den, finnes det ikke noe trykk igjen som kan bære den, verken nøytronenes eller kvarkenes, og kjernen faller sammen bak en hendelseshorisont. GW170817, sammensmeltingen av to nøytronstjerner som kapitlet om den hendelsen i LIGO-temaet forteller om, etterlot trolig en rest over grensen, som kollapset til et svart hull.

Prisen og spørsmålet

Nobelforsamlingen ved Karolinska Institutet begrunnet prisen med tre spørsmål: hvordan hjernen vet hvor kroppen er, hvordan den finner veien fra ett sted til et annet, og hvordan den lagrer det slik at veien er kjent neste gang. Svaret forsamlingen belønnet, var et posisjoneringssystem i hjernen, «en indre GPS» med dens egne ord, som gjør det mulig å orientere seg i rommet, og som viser at en høyere kognitiv funksjon har et cellulært grunnlag. O’Keefe, professor i kognitiv nevrovitenskap ved University College London, fikk den ene halvdelen. May-Britt og Edvard Moser ved NTNU i Trondheim delte den andre, som de første norske nobelprisvinnerne i faget. Edvard Moser leder Kavli-instituttet for systemnevrovitenskap der, og May-Britt Moser leder Senter for nevrale nettverk ved samme institutt.

Spørsmålet er eldre enn nevrovitenskapen. Immanuel Kant hevdet på 1700-tallet at noen mentale evner finnes uavhengig av erfaring, og regnet rommet som en slik medfødt anskuelsesform: verden må oppfattes gjennom den. Da atferdspsykologien kom, kunne spørsmålet stilles eksperimentelt, og den amerikanske psykologen Edward Tolman foreslo i 1948, etter forsøk med rotter i labyrinter, at dyrene bygger et «kognitivt kart». Hvordan et slikt kart skulle være representert i hjernen, forble åpent til O’Keefe satte elektroder i hippocampus.

Stedcellene, 1971

Rommet i hjernen ble utforsket med samme metode som synet, én celle om gangen. På 1950- og 60-tallet viste David Hubel og Torsten Wiesel at celler i synsbarken svarer på striper med bestemte retninger, og at bildet på netthinnen analyseres trinn for trinn av celler som hver har sin oppgave; de delte Nobelprisen i 1981 for det. O’Keefe tok samme metode inn i hippocampus, som først og fremst var kjent for hukommelse. I rotter som beveget seg fritt i et rom, fant han i 1971 celler som var aktive bare når dyret var på ett bestemt sted. Hver celle hadde sitt eget felt, og feltene dekket til sammen rommet som et kart der hver celle sto for ett sted.

Funnet ble møtt med skepsis, også hos dem som senere bygde videre på det, fordi det brøt med hvordan sansebarken virker. En celle i synsbarken svarer på noe som kommer inn gjennom øyet. Fra et sted i rommet kommer ingen signaler: stedet sender ikke lys, lyd eller lukt som kan fortelle en celle hvor dyret er. Enten måtte stedsignalet settes sammen av sanseinntrykk, som var den vanlige antakelsen den gangen, eller så var det indre, laget i hjernen selv. På 1990-tallet ble det vist at stedcellene fortsetter å fyre på riktig sted i mørke, så synet er ikke nødvendig. Stiintegrasjon, at dyret regner ut posisjonen fra egne skritt og svinger, forklarer hvordan signalet holdes oppdatert uten syn. Spørsmålet er om posisjonen regnes ut på nytt hver gang, eller på et kart som er der fra før og bare kalibreres mot rommet; feltet heller i dag mot det siste. O’Keefes egen konklusjon var at cellene ikke bare registrerte synsinntrykk, men bygde et indre kart, og at minnet om et miljø kan lagres som én bestemt kombinasjon av aktive stedceller.

Veien til Trondheim

May-Britt og Edvard Moser studerte psykologi ved Universitetet i Oslo på 1980-tallet, etter at Edvard Moser hadde begynt med matematikk, statistikk og programmering. Hjernen var nesten fraværende i faget; Moser husker en lærebok på tusen sider der tre handlet om hjernen. En lærer rådet dem til å gå til nevrofysiologien ved medisin, og der oppsøkte de Per Andersen, lege og hjerneforsker som var internasjonalt kjent for arbeidet med nervecellene i hippocampus. Andersen ble veileder for begge, og de tok doktorgraden i nevrovitenskap i 1995. Gjennom ham kom de i kontakt med O’Keefe, og etter disputasen tilbrakte de noen måneder i laboratoriet hans i London for å lære å registrere stedceller.

I 1996 fikk begge stilling ved NTNU. De forhandlet fram to jobber og utstyr til et laboratorium, og startet det i et tilfluktsrom i en kjeller, uten dyrestall, verksted eller teknikere. Moser selv legger lite vekt på at det var dem: hadde de ikke vært der, ville det skjedd likevel. Den gangen sto feltet med enkeltceller og par av celler på den ene siden og atferd på den andre; spranget til hva tusenvis av celler gjør sammen, kom først på 2000-tallet, og det var de med på å bygge. Antall celler som kan registreres samtidig, gikk fra enkeltceller og små grupper til mange hundre og tusen i dag.

Gittercellene, 2005

Spørsmålet May-Britt og Edvard Moser stilte, var det O’Keefes funn hadde etterlatt: hvor kommer stedsignalet fra? I 2002 kuttet de forbindelsene inne i hippocampus, slik at utgangen, området CA1, var koblet fra de tidligere trinnene, og stedkodingen i CA1 besto. Signalet kunne komme utenfra, og den nærmeste kandidaten var entorhinalbarken, hovedinngangen til hippocampus. Lite var kjent om den, elektrodene var vanskelige å plassere, og nevroanatomen Menno Witter, da ved det frie universitetet i Amsterdam, hjalp gruppen å plassere dem riktig. I 2004 rapporterte gruppen i Science at celler i den øvre, bakre delen av den mediale entorhinalbarken hadde stabile stedfelt med flere topper, og at de forutsa rottens posisjon like nøyaktig som stedcellene.

Boksene rottene gikk i, var små, og mønsteret i feltene var vanskelig å se. Gruppen fikk mistanke om at det var regelmessig, og bygde en sylinder to meter i diameter. Der stilte feltene til hver celle seg opp i et heksagonalt gitter, så regelmessig at gruppen først mistenkte en feil i målingen. Artikkelen i Nature i 2005 beskrev «gittercellen»: en celle som er aktiv hver gang dyrets posisjon faller sammen med et hjørne i et regelmessig gitter av likesidede trekanter som dekker hele flaten. Naboceller deler gitterets retning og avstand, men har ulik fase, så feltene deres ligger forskjøvet; avstanden øker trinnvis fra dorsalt til ventralt i området; og gitteret holder seg uten landemerker, siden det ikke finnes noe gitter i omgivelsene å kopiere det fra. Mønsteret må lages i hjernebarken.

Kretsen: retning, kant og sted

Entorhinalbarken har flere celletyper enn gittercellene. Celler som svarer på hvilken retning hodet peker i, hoderetningsceller, ble beskrevet av James Ranck i 1985 i presubiculum, ved siden av hippocampus. De ble karakterisert i 1990: hver celle har én foretrukket retning, fyringen faller jevnt til begge sider av den, og retningen holder seg i dagevis. I 2006 fant gruppen i Trondheim at det i de dypere lagene av entorhinalbarken finnes celler som bærer både gitter- og retningsinformasjon, konjunktive celler, og at alle celletypene moduleres av farten. I 2008 kom kantcellene, som fyrer når dyret nærmer seg en vegg. Retning, fart, avstand og kanter er det som trengs for å oppdatere en posisjon uten ytre holdepunkter. Alle typene sender til stedcellene, som ifølge Moser trolig er avledet av gittercellene et stykke på vei, og komiteen kalte hele kretsen et posisjoneringssystem.

Presisjonen ligger i mengden. Én hoderetningscelle har et støynivå på fem til ti grader, ifølge Moser; leses mange celler samtidig, ligger usikkerheten på én eller to grader, nær målestøyen. Det samme gjelder stedet: en samling celler svarer for hvert punkt, og koden må knyttes til et bestemt rom ved læring. Det tar noen sekunder, og kommer dyret tilbake til samme rom, hentes samme kart fram, slik at cellen som fyrte ved veggen forrige gang, fyrer der igjen.

Mennesker og Alzheimers sykdom

Cellene er også funnet hos mennesker. Pasienter med alvorlig epilepsi får noen ganger elektroder i hjernen for å finne hvor anfallene starter før en operasjon, og mens de venter, kan de, med samtykke, delta i forsøk der aktiviteten til enkeltceller registreres. I 2013 fant en forskergruppe celler med gitterlignende fyring hos slike pasienter mens de navigerte i et virtuelt landskap på skjerm, siden pasientene er koblet til opptaksutstyret og ikke kan gå fritt. Celletypen var da alt kjent fra rotter, flaggermus og aper, og funnet tyder på at mennesker bruker samme kode for rom.

Der systemet sitter, begynner Alzheimers sykdom. Den nevropatologiske inndelingen fra 1991 setter de to første stadiene i den transentorhinale barken, de neste i entorhinalbarken og hippocampus, før sykdommen når resten av hjernebarken. Det forklarer at det å gå seg bort og ikke kjenne igjen omgivelsene er blant de første symptomene, og at hukommelsen svikter samtidig: rommet er en del av det episodiske minnet, minnet om hva som hendte og hvor. Nobelforsamlingen pekte på dette som en grunn til at kunnskap om posisjoneringssystemet kan hjelpe til å forstå tapet av romlig hukommelse ved sykdommen.

Moduler og målestokk

En gittercelle alene gir ikke posisjonen, for mønsteret gjentar seg: dyret kan stå i hvilket som helst hjørne av gitteret. Gittercellene er derfor ordnet i moduler. Med opptak fra opptil 186 gitterceller i én rotte viste gruppen i Trondheim i 2012 at cellene samler seg i et lite antall anatomisk overlappende moduler, hver med sin skala, orientering og asymmetri. Modulene kan svare uavhengig av hverandre når rommets geometri endres, og skalaene er diskrete trinn, ingen jevn gradient. Hos rotte er den minste perioden rundt 30 centimeter, ifølge Moser, deretter rundt 50 og 80, og hvert trinn er rundt 1,42 ganger det forrige, altså nær kvadratroten av to. En teori om ressursøkonomi forutsier nettopp en geometrisk rekke med forhold mellom 1,4 og 1,7: slik dekkes en gitt oppløsning over den største perioden med færrest mulig nevroner.

Poenget med et forhold som ikke er en brøk av små heltall, er at kombinasjonen av faser først gjentar seg etter en avstand langt større enn noen enkelt periode, og er forholdet irrasjonalt, gjentar den seg aldri. Leses flere moduler sammen, blir posisjonen dermed entydig over et langt større område enn én modul kan dekke. At dette er mulig, er kjent; om enkeltceller nedstrøms faktisk mottar og kombinerer modulene slik, er ennå ikke vist, sier Moser, selv om opptakene som trengs for å undersøke det, nå finnes. Hvor mange moduler det er, er heller ikke kjent, for periodene vokser eksponentielt, og de største krever rom der rottene går ti meter eller mer; ekstrapolert anslår Moser færre enn ti.

Fra sekskant til torus

Gitteret til én celle kan beskrives som sekskanter, men også som romber som gjentar seg, slik figuren «Fra rombe til torus» viser. Romben er enhetscellen: alt som skjer i gitteret, skjer inne i én rombe, og når dyret krysser rombens ene kant, er det tilbake ved den motsatte. Limes venstre side til høyre og topp til bunn, blir romben en torus, og mønsteret som gjentar seg over flaten, blir en bevegelse rundt torusen. Allerede det repeterende mønsteret i 2005 pekte mot denne geometrien, som Moser sier; det som manglet, var opptak fra nok celler til å se den.

Opptakene kom i 2022, da laboratoriet tok opp mange hundre celler samtidig. Forskjellen fra da det hele begynte, tjue år før samtalen, er at hver celles aktivitet kan plasseres i forhold til de andre cellene i stedet for i forhold til rommet, og modulene kan dermed identifiseres uten at dyret går i noen arena. Aktiviteten til tusen celler kunne i prinsippet fylle et tusendimensjonalt rom; den fyller en liten delmengde, og dimensjonsreduksjon viser at det meste av variasjonen ligger på én todimensjonal flate, en torus, som lar seg bedde inn i tre dimensjoner. Når dyret går i rommet, går punktet på torusen tilsvarende, så dyret kan følges ved å lese aktiviteten alene. Hver celle er aktiv på ett bestemt sted på torusen, og plassen holder seg fra rom til rom. Det er nettopp det kontinuerlige attraktornettverk forutsier, modeller der cellene er koblet slik at aktiviteten holder seg som én stabil klump som kan flyttes over nettverket, og ikke det framoverkoblede modeller gir.

At det er en torus, ble ikke lest av et bilde. Gruppen brukte persistent kohomologi, en metode fra topologisk dataanalyse som finner Betti-tallene i en punktsky: antall sammenhengende deler, antall løkker som ikke kan trekkes sammen, og antall hulrom. En kuleflate lar hver løkke krympe til et punkt; en torus har to løkker som ikke kan det, én rundt hullet og én gjennom det, og Betti-tallene 1, 2, 1. Den signaturen sto i dataene, og Moser kaller den entydig. Forbeholdet matematikerne på campus ga ham, står: ulike strukturer kan i prinsippet gi samme signatur. Gruppen dekodet i tillegg hver celles plass på torusen, noe Moser mener neppe lar seg gjøre på andre flater. Retning ligger på sin side på en ring, og hvordan ring og torus settes sammen i celler som bærer begge deler, er et åpent spørsmål.

En ring for retning, en torus for sted

Retningssystemet er eldre enn posisjonssystemet, og begge er gamle. Hoderetningscellene, som gir kompassretningen, ligger på en ring, en ringattraktor, og en ring er enkel å koble opp: forbindes cellene på riktig måte, vandrer aktiviteten rundt ringen når dyret snur seg. Et slikt system finnes hos bananfluen. Nevroner som dekker en ringformet struktur midt i fluehjernen, koder fluens retning i forhold til omgivelsene, følger landemerker når de er synlige, bygger på egenbevegelsen i mørke, og holder retningen som vedvarende aktivitet når begge deler mangler. Prinsippet ser ut til å være det samme som hos pattedyr, og evolusjonen har beholdt det. Stedceller er ifølge Moser også påvist hos fugler og fisk, mens gitterceller har vært vanskeligere å finne utenfor pattedyrene. Flaggermus har dem, og flaggermus er en annen gren enn gnagerne, så gittercellene må minst gå tilbake til et felles opphav tidlig blant pattedyrene.

Forskjellen mellom ring og torus er en forskjell i kobling. Å få aktivitet til å vandre rundt en ring krever lite. Å få den til å bevege seg i to dimensjoner på en torus krever mer innfløkt kobling, og Moser holder det for mulig at posisjonssystemet derfor kom senere enn retningssystemet. Flaggermusene avgjorde også et modellspørsmål. Gitteret hos gnagere kunne forklares av to klasser modeller: nettverk med attraktordynamikk, eller interferens i enkeltceller mellom theta-svingninger, rytmen på 4–10 Hz som går gjennom hippocampus hos gnagere. Hos flaggermus finnes gittercellene uten kontinuerlige theta-svingninger, og det talte sterkt mot interferensmodellene.

Den tredje dimensjonen og kartets biter

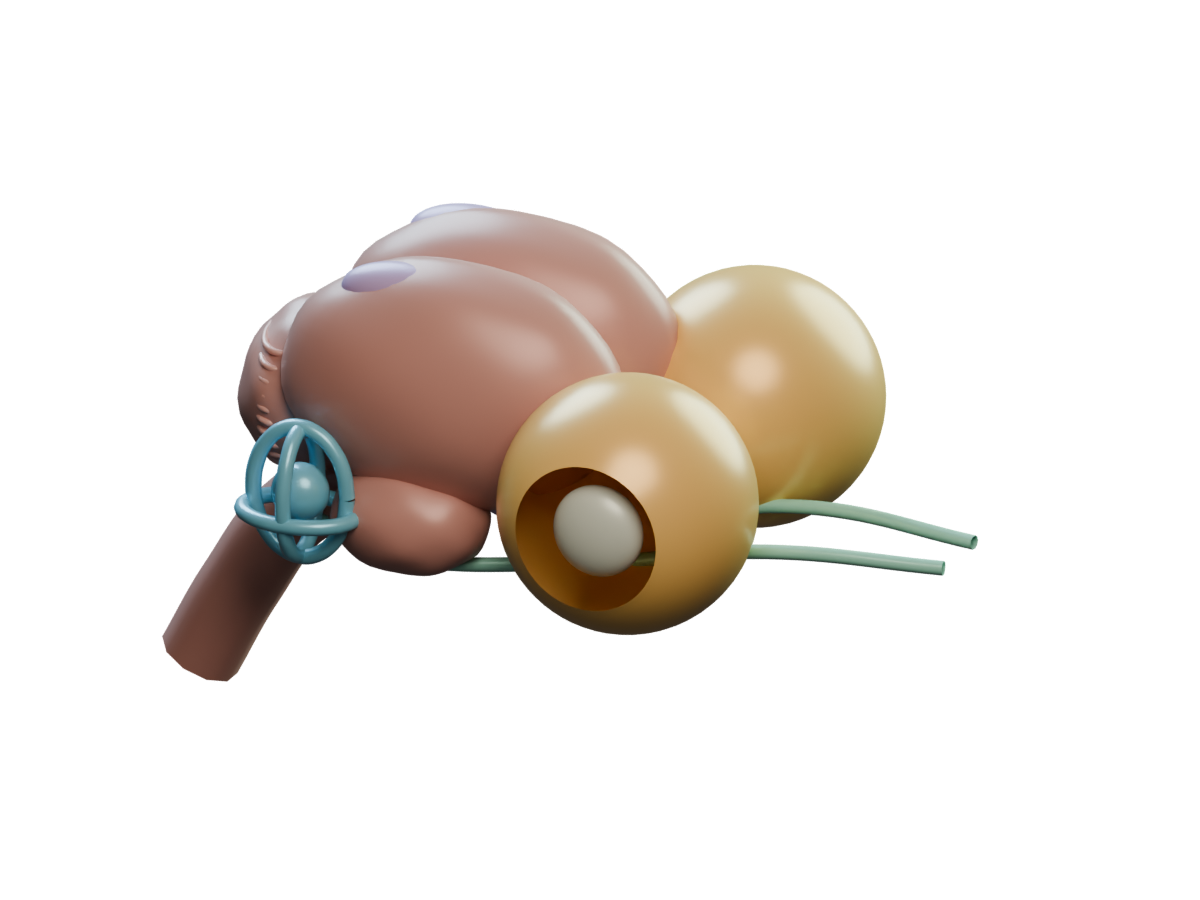

Flaggermus og fugler beveger seg ikke på en flate. Alle celletypene, sted-, hoderetnings- og gitterceller, avbilder den tredje dimensjonen på et vis, men gittercellene gjør det ikke som et regelmessig gitter i tre dimensjoner. Hos frittflygende flaggermus har cellene mange felt med en karakteristisk avstand mellom naboer, altså lokal orden, men ingen global gitterstruktur. Mosers tolkning er at hjernen beholder todimensjonale løsninger i snitt gjennom rommet og setter dem sammen på et høyere nivå. Det er slik det går også i to dimensjoner når rommet blir komplisert: i en labyrint av like ganger delte gitteret seg i gjentatte delkart, ett per gang, med brudd ved svingene. Kartet er et sett av biter som er koblet sammen der det trengs, og koblingen er ikke alltid nøyaktig. Moser mener det viser seg i atferden: mennesker er dårlige til å anslå avstand og høyde til et punkt over seg, men evnen kan trenes, og aper som hopper mellom trær, treffer.

Et kart som er der fra starten

Tre observasjoner peker samme vei. Torusen består når dyret sover, og hver celles plass på den er den samme i søvn som i våken tilstand og den samme fra rom til rom; forholdene mellom cellene er altså ikke lært av noe enkelt rom, og kartet driver rundt på egen hånd og beholder metrikken sin. Rotteunger som forlater redet for første gang, to og en halv uke gamle, har alt et rudimentært kart, med hoderetningscellene voksne fra begynnelsen, sted- og gitterceller under utvikling, og gittercellene sist. Og formen er den kontinuerlige attraktornettverk forutsier, ikke den framoverkoblede modeller gir. Det som må læres, er festet til verden, orientering og avstand til veggene, og det tar sekunder.

Moser holder dette for den mest ressursøkonomiske løsningen hjernen kunne velge, og sier han burde tenkt det før. Et kart som er koblet opp på forhånd og bare kalibreres, koster mye mindre enn å bygge alle forholdene mellom stedene fra bunnen av hver gang. Det innebærer at kartet er der fra starten, og at det holdes aktivt også når det ikke trengs. Det snur en eldre forestilling om hjernen som et apparat der data kommer inn, behandles og gir et svar. Synet feltet har beveget seg mot, er at hjernen kommer til verden med indre strukturer, både koblinger og ferdige aktivitetsmønstre, og at erkjennelse er samspillet mellom disse mønstrene og verden. Rommet er ett eksempel; Moser regner med at det samme gjelder motorisk planlegging, språk og mer.

Er rommet en konstruksjon?

Kant regnet rommet som en anskuelsesform, en betingelse for erfaring som selv ikke kan erfares. Et medfødt gitter som legges over verden uansett hva den er, ligger nær en slik lesning, og gjør det fristende å regne rommet som en konstruksjon på linje med geometrien og infinitesimalregningen. Det er likevel en annen påstand enn Kants. At kartet er koblet opp før erfaringen, er et empirisk funn om nervesystemer, og Kants anskuelsesform var en betingelse for enhver mulig erfaring, ikke et trekk ved en art. Funnet forklarer hvorfor rommet oppleves som gitt, men avgjør ikke om det er det.

Moser trekker i samme retning. Rommet er så grunnleggende at det finnes hos svært mange arter. Det som kanskje skiller primater, og særlig mennesker, er at de samme kretsene brukes langt bredere: for rom som er helt indre, som matematikkens, for språk, for sosiale nettverk og abstrakt tenkning. Det lar seg vanskelig undersøke, men mange i feltet regner gittercellene som fundamentet slikt er bygd på. Et åpent spørsmål er om systemet finnes andre steder i hjernen, eller bare i entorhinalbarken og hippocampus, brukt til flere slags rom.

Maskiner

Om strukturen er egen for levende systemer, kan prøves: en maskin som må løse samme oppgave, kan komme fram til samme løsning. I 2018 trente en gruppe ved DeepMind et rekurrent nettverk på stiintegrasjon, og i nettverket oppsto enheter som lignet gitterceller og andre celletyper fra entorhinalbarken. Agenter med slike representasjoner fant mål i ukjente og skiftende omgivelser bedre enn en øvet person, og tok snarveier slik pattedyr gjør. Moser kaller det tidlige dager med mange forbehold, men holder muligheten åpen. Språkmodeller koder også plassering med filtre på ulike frekvenser, men om likheten er mer enn formell, er for nytt til at noe er publisert, sier Moser. Maskiner kan være lettere å studere enn mennesker, og selv uten nevroner kan algoritmen være den samme: en løsning oppgaven tvinger fram, og som evolusjonen da også driver ulike arter mot.

Den korte versjonen, før detaljene

Sola sender ut en tynn strøm av elektrisk ladde partikler i alle retninger. Jordas magnetfelt tar imot strømmen og leder det meste utenom. Litt av energien slipper likevel inn, blir lagret i en lang hale på nattsiden av jorda, og utløses i rykk. Da får elektroner som allerede lå og ventet i magnetfeltet, et kraftig dytt nedover mot polområdene. Hundre kilometer over bakken treffer de luft, og lufta lyser. Det er hele kjeden. De tre leddene der den populære fortellingen tar feil, gjelder retningen på solas medbrakte felt, hvor elektronene kommer fra, og hvor på kloden lyset står.

Sola koker over, hele tiden

Solas overflate er rundt 5 500 grader. Rett utenfor ligger koronaen, og der stiger temperaturen til over en million grader. Hvorfor det blir varmere når man går utover, er fortsatt ikke helt avklart, og er et av de store åpne spørsmålene i solfysikken. Konsekvensen er derimot godt forstått. Ved en million grader beveger partiklene seg så fort at solas tyngdekraft ikke klarer å holde på dem. Gassen lekker ut i alle retninger. Eugene Parker regnet på dette i 1958 og fikk et resultat mange den gangen ikke trodde på: koronaen kan ikke stå i ro. Den må strømme utover. Han kalte det solvinden, og noen år senere målte romsondene den.

Solvinden er et plasma, en gass der elektronene er revet løs fra atomkjernene, slik at den leder strøm og henger sammen med magnetfelt. Ved jorda er tettheten fem til sju partikler i hver kubikkcentimeter, mot omtrent 25 trillioner i luft ved havnivå. Til gjengjeld har den fart, rundt 400 kilometer i sekundet til vanlig, og opp mot det dobbelte når den kommer fra hull i koronaen. Turen fra sola til jorda tar to til fire døgn. Lyset bruker 8 minutter og 20 sekunder på samme strekning. Vinden drar dessuten solas eget magnetfelt med seg. Fordi sola roterer mens den blåser, blir feltet trukket ut i en spiral, omtrent som vannet fra en roterende hageslange. Ved jordas bane treffer spiralen på skrå, og retningen på dette medbrakte feltet viser seg å avgjøre nesten alt.

Oppå den jevne vinden kommer utbruddene. Et plutselig lysglimt på sola, en såkalt flare, sender ut lys og røntgenstråling som bruker de samme åtte minuttene hit som alt annet lys. Ved et koronamasseutkast slynges derimot en sky av materie ut i rommet, med farter fra 250 til 3 000 kilometer i sekundet. De raskeste når jorda på 15 til 18 timer, de trege bruker flere døgn. Lysglimt og masseutkast henger ofte sammen, men ikke alltid; noen av de kraftigste lysglimtene sender ikke ut noen sky i det hele tatt.

Hvor ofte dette skjer, følger en syklus på rundt elleve år. NASA og NOAA erklærte 15. oktober 2024 at sola hadde nådd maksimum i den inneværende syklusen. Etter det er aktiviteten på vei nedover igjen, men et fallende solmaksimum er ingen garanti for rolige netter: noen av de kraftigste stormene historisk har kommet på vei ned.

Jorda står i veien

Dypt inne i jorda ligger en kjerne av flytende jern som er i stadig bevegelse. Bevegelsen virker som en dynamo og lager magnetfeltet kompasset peker etter. Ute i rommet former dette feltet et hulrom rundt planeten, magnetosfæren. Hulrommet er ikke rundt: solvinden presser det sammen på dagsiden og drar det ut i en lang hale på nattsiden. Grensen mot solvinden kalles magnetopausen og ligger omtrent ti jordradier ute mot sola, altså rundt 64 000 kilometer. Enda lenger ute bremses vinden brått i en sjokkbølge, slik lufta gjør foran et overlydsfly. Halen på baksiden strekker seg flere hundre jordradier bakover, godt forbi månebanen.

Formen på magnetopausen i animasjonen følger en formel utledet fra satellittmålinger, der avstanden ut til grensen avhenger av vinkelen bort fra solretningen. Den ser derfor ut som den gjør: butt mot sola, åpen bakover. Magnetfeltet avviser altså solvinden. Ladde partikler kan ikke krysse magnetfeltlinjer fritt; de tvinges til å gå i spiral rundt dem. Derfor glir det aller meste av vinden rundt jorda, slik vann glir rundt en baug. Uten dette skjoldet ville atmosfæren stått langt mer utsatt til.

Nordlys er heller ikke noe bare jorda har. Jupiter har det kraftigste i solsystemet, drevet av planetens eget felt, som er langt sterkere enn jordas, og av materie fra månen Io mer enn av solvinden. Mars mangler et globalt magnetfelt, men har flekker av magnetisert skorpe, og der solvinden treffer dem, oppstår små, avgrensede nordlys. Det er samme grunnfysikk, med helt ulike forutsetninger.

Skjoldet har hengsler

Hvis feltet stenger solvinden ute, hvordan kommer det da nordlys i det hele tatt? James Dungey foreslo forklaringen i 1961, og den heter rekobling. Magnetfeltlinjer kan ikke krysse hverandre, men de kan brytes og settes sammen på nytt. Møter jordas felt et medbrakt solfelt som peker motsatt vei, altså sørover der jordas felt peker nordover, kan de to koble seg sammen og bli én sammenhengende linje. I det øyeblikket er hulrommet ikke lenger lukket; jorda henger fast i solvinden.

Da begynner en syklus. De sammenkoblede linjene blir dratt bakover med vinden, over polene, og legger seg i halen. Halen strammes opp og lagrer energi, gjerne i en time. Så ryker det: linjene i halen kobler seg sammen på nytt langt der bak, halen smeller tilbake mot jorda, og plasmaet som lå der ute, slynges innover. Dette kalles en substorm, og det er den som slår ut når nordlyset plutselig blusser opp og brer seg over himmelen i løpet av minutter.

Her ligger den første av de tre misforståelsene: hardere vind gir ikke alltid mer nordlys. Retningen på solas medbrakte felt betyr mer enn farten. Peker feltet nordover, er hengslene lukket, og selv en kraftig vind gir lite. Peker det sørover, kan en middels vind gi en flott natt. Bare noen få prosent av energien i vinden slipper inn, og det holder.

Partiklene kommer ikke rett fra sola

Den andre og største misforståelsen er bildet folk flest har: at partikler fra sola suser inn og treffer atmosfæren. Slik er det stort sett ikke. Elektronene som lager lyset, har som regel ligget lenge inne i magnetosfæren allerede, i et område på nattsiden som kalles plasmalaget. Noen av dem stammer opprinnelig fra solvinden, andre er kommet nedenfra, fra jordas egen atmosfære. Sola leverer først og fremst energien, ikke selve partiklene. Én til to jordradier over polene ligger en sone der det oppstår et elektrisk felt langs magnetfeltet. Elektroner som passerer, får et kraftig dytt nedover og ender med energier på noen tusen elektronvolt. Det er dette dyttet som gjør forskjell på et svakt, jevnt skjær og en skarp, klar bue.

At det finnes strømmer som går langs feltlinjene inn og ut av polområdene, ble foreslått av nordmannen Kristian Birkeland i 1908. Han skjøt elektroner mot en magnetisert kule i et vakuumkammer, en «terrella», og fikk lysende ringer rundt polene på kula. Ideen ble avvist av samtiden, blant annet fordi ingen kunne forstå hvordan en strøm skulle gå gjennom tomt rom. Først da satellitter kom opp og målte feltene, ble han bekreftet: Triad-satellitten kartla strømmene systematisk tidlig på 1970-tallet. I dag heter de Birkeland-strømmer.

Birkeland la også grunnlaget for at nordlys studeres i Norge. Han bygde den første nordlysstasjonen på Haldde ved Alta i 1912, høyt over tregrensen der utsikten var god og været elendig. Nordlysobservatoriet i Tromsø kom i 1927, og forskningen har holdt fram der siden. Linjen går direkte fra kula i vakuumkammeret til radaranleggene som måler ionosfæren over Nord-Norge i dag.

Hvorfor en oval, og ikke en flekk på polen

Nordlys opptrer i en ring rundt den magnetiske polen, ikke på polen selv. Ringen kalles nordlysovalen, og til vanlig ligger den rundt 65 til 70 graders magnetisk bredde. Nord-Norge ligger under den, og derfor kan Tromsø ha nordlys rett over hodet på en helt vanlig, rolig kveld. Grunnen er hvor feltlinjene går. En linje som treffer bakken helt oppe ved polen, går rett ut i rommet og kobler seg til solvinden. Der er det lite plasma å hente. En linje som treffer bakken litt lenger sør, går derimot ut i halen, akkurat der elektronene ligger og venter. Ovalen er rett og slett fotavtrykket av halen på jordas overflate.

Når det blåser hardere, blir halen fylt lenger inn mot jorda, og fotavtrykket flytter seg sørover. En kraftig storm gir derfor nordlys over Sør-Norge og i sjeldne tilfeller over Mellom-Europa. Ovalen vokser sørover, den flytter seg ikke nordfra og ned. Den finnes dessuten i to eksemplarer: samme feltlinje har én fot i nord og én i sør, og lyset kommer derfor omtrent samtidig over Antarktis, der det heter sørlys.

Når det går an å se det

Nordlyssesongen i Norge går fra september til mars, men ikke fordi det er mer nordlys om vinteren; sola bryr seg ikke om kalenderen. Grunnen er at det må være mørkt: under midnattssola i nord er himmelen lys hele døgnet, og lyset er der, men det drukner. Ett unntak fra «sola bryr seg ikke» finnes likevel. Rundt vår- og høstjevndøgn er det statistisk sett mer geomagnetisk uro enn ellers. Forklaringen er geometrisk: da står jordas akse slik i forhold til solas felt at sjansen for at feltet virker sørover ved jorda, blir større, og hengslene åpner seg lettere. Effekten er reell, men den er en tendens over mange år, ikke et løfte om nordlys i september.

Ellers er oppskriften enkel og lite romantisk: klar himmel, mørke, bort fra gatelys, og tålmodighet. Nordlys varsles på linje med annet vær, basert på målinger av solvinden fra satellitter som ligger et stykke foran jorda. På Yr ligger varselet under «Andre varsler» for det valgte stedet, og det går opptil tre døgn fram. De siste minuttene før noe treffer, kommer fra satellittene rett oppstrøms; det som er i anmarsj fra sola, ser man noen døgn i forveien.

Hvorfor grønt nederst og rødt øverst

Nå er elektronene på vei ned. Rundt hundre kilometer over bakken begynner lufta å bli tett nok til at de treffer noe, og da skjer det som gir fargene. Et elektron som treffer et atom, kan dytte et av atomets egne elektroner opp i en høyere energitilstand. Atomet blir stående i den tilstanden en stund, og faller så tilbake. Energien det gir fra seg, kommer ut som et lyskvant med en helt bestemt farge. Hvilken farge avhenger av hvilket atom og hvilken tilstand.

Forskjellen i farge ligger i hvor lenge atomet blir stående. Den grønne fargen, ved 557,7 nanometer, kommer fra oksygenatomer i en tilstand som venter omtrent 0,7 sekunder før den slipper lyset. I atomverdenen er det en evighet. Overgangen kalles «forbudt»; ordet betyr svært lite sannsynlig, ikke umulig. Den røde fargen, ved 630 nanometer, kommer fra det samme atomet, men fra en tilstand som venter i rundt to minutter. Så lang ventetid forklarer lagdelingen: et atom som må vente to minutter, rekker å kollidere med et naboatom lenge før det får sendt ut lyset. Da forsvinner energien som varme i stedet, og det blir ikke noe lys. Bare høyt oppe, over rundt 200 kilometer, er lufta tynn nok til at atomet får være i fred lenge nok.

Derfor er rekkefølgen alltid den samme. Rødt øverst, der det nesten ikke er luft. Grønt i midten, sterkest mellom 100 og 150 kilometer. Og nederst, når elektronene har nok energi til å komme helt ned mot 90–100 kilometer, en blå eller fiolett kant fra nitrogenmolekyler som har mistet et elektron, ofte med et rosa skjær under. De nitrogenfargene slipper ut lyset nesten momentant, og klarer seg derfor fint i tett luft. Fargene forteller altså to ting på én gang: hvilket atom eller molekyl som lyser, og hvor hardt elektronene traff. En rosa underkant betyr at det står på.

Hvorfor gardiner

Nordlys ser sjelden ut som en sky. Det ser ut som et forheng, ofte med skarpe folder og loddrette striper. Forklaringen er at lyset følger magnetfeltlinjene.

Elektronene kan ikke bevege seg på tvers av feltet; de spiraler nedover langs linjene. Der de treffer, lyser lufta i en tynn, loddrett søyle. Ved siden av står neste linje, og neste. Til sammen blir det et ark av lys som står på høykant. De skarpeste buene er ofte noen hundre meter tykke og av og til under hundre, mens de kan være hundrevis av kilometer lange. Sett fra siden blir arket en bue over himmelen. Sett nedenfra, når det står rett over hodet, ser stripene ut til å møtes i ett punkt, akkurat som en rett veistripe gjør i horisonten. Det kalles en korona.

Foldene og bevegelsen kommer av at strukturene i halen beveger seg og brytes opp. Under en substorm kan lyset gå fra en rolig bue til å fylle hele himmelen på et par minutter, og så sakte roe seg ned igjen over en time.

Det øyet ser, og det kameraet ser

Mange blir litt skuffet første gang. På bildene er nordlyset knallgrønt og fiolett; med egne øyne er det ofte et blekt, gråhvitt slør som beveger seg. Forklaringen ligger i netthinnen, ikke i optikken. I mørket er det stavene som gjør jobben, og de er ikke fargefølsomme. Tappene, som gir farge, trenger mer lys enn et nordlys som regel gir. Stavene er samtidig mest følsomme rundt 507 nanometer, altså like ved den grønne nordlyslinjen. Derfor framstår nordlyset tydelig, men grått, og de røde toppene nesten ikke i det hele tatt. Et kamera har ingen slik begrensning: det samler lys i flere sekunder og registrerer fargene som faktisk er der. Begge bildene er sanne, tatt opp av to ulike detektorer.

Og lyden? Folk har i generasjoner fortalt at nordlyset knitrer. En finsk forskergruppe har målt lyder som ser ut til å komme fra rundt 70 meters høyde under nordlys, og foreslår at de skyldes elektriske utladninger i et temperaturlag der nede, ikke lyset 100 kilometer over. Funnet kommer fra én gruppe og er lite gjentatt av andre; mange fysikere er fortsatt skeptiske, og spørsmålet står åpent.

Når det blir for mye

Nordlys er den synlige siden av romvær. Den andre siden er at store utbrudd fra sola setter strøm i alt som leder. Når magnetfeltet rundt jorda rykker til, induseres det spenninger i lange ledere på bakken: kraftlinjer, jernbaneskinner, rørledninger, sjøkabler. I mars 1989 slo dette ut strømnettet i Québec i Canada i omtrent ni timer. Satellitter får økt luftmotstand fordi atmosfæren varmes opp og sveller, navigasjonssignaler blir upresise, og radiosamband over polene faller ut. Flyruter over Arktis legges om.

Den kraftigste kjente hendelsen er stormen i september 1859. Da fantes bare telegrafen å ødelegge. En tilsvarende storm i dag ville truffet et samfunn som er langt mer avhengig av elektronikk. Romvær varsles derfor på linje med annet vær, også i Norge.

Slik henger det sammen

Koronaen er for varm til å bli værende, og lekker som solvind. Vinden bærer med seg solas magnetfelt. Peker det feltet sørover, kobler det seg til jordas felt og åpner skjoldet på gløtt. Energien lagres i halen på nattsiden, og utløses i rykk. Da får elektroner som allerede lå i magnetosfæren, et dytt nedover langs feltlinjene, ned i ovalen rundt polen. Der treffer de oksygen og nitrogen, og fargen forteller både hvilket atom eller molekyl som lyser og hvor dypt de kom. En blek bue som løfter seg i nord, er dermed slutten på en reise som begynte for to til fire døgn siden, i et lag av sola som ikke klarte å holde på seg selv.

Det akselerometeret måler

Et akselerometer i ro på et bord viser 9,81 m/s² oppover. Det registrerer ikke fallet mot jordas sentrum, men bordets støttekraft, og det samme instrumentet i fritt fall viser null uansett hvor sterkt det newtonske feltet er på stedet. Størrelsen instrumentet er følsomt for, er egenakselerasjonen, altså normen av firerakselerasjonen. Den er null nøyaktig når banen er en geodet, altså den rette linjen i romtidens egen geometri. Vektfølelse er derfor et utsagn om hvilken bane legemet tvinges bort fra, ikke om feltstyrken der det befinner seg.

En kropp på 80 kg trenger 785 N støttekraft for å holdes i ro ved jordoverflaten, og nøyaktig samme egenakselerasjon ville et akselerometer målt i en rakett med 9,81 m/s² i tomt rom. Kraften er den tunge massen ganger g i det første tilfellet og den trege massen ganger a i det andre. At de to tilfellene ikke lar seg skille, krever derfor at de to massene er like for ethvert materiale, og i Newtons ramme står den likheten som et ubegrunnet sammentreff.

Sammentreffet er målt langt forbi det et sammentreff tåler. MICROSCOPE sammenlignet akselerasjonen til to prøvemasser av titan- og platinalegering i fritt fall i samme bane rundt jorda, og fant Eötvös-parameteren η = [−1,5 ± 2,3 (stat) ± 1,5 (syst)] × 10⁻¹⁵. Universaliteten til fritt fall er dermed den best målte forutsetningen i gravitasjonsfysikken, og den er grunnen til at fallet kan legges inn i geometrien: en bane som er identisk for alle legemer uansett sammensetning, er en egenskap ved rommet de går gjennom.

Bane er fritt fall med sideveis fart

I 400 km høyde er gravitasjonsakselerasjonen 8,69 m/s², altså 88,5 prosent av verdien ved overflaten. Vektløsheten om bord i romstasjonen har derfor ingenting med feltstyrke å gjøre. Stasjonen har omtrent 7,7 km/s sideveis fart, og banen bøyes innover like raskt som overflaten krummer seg bort under den. En bane rundt jorda er i denne forstand et vedvarende fall som aldri treffer.

Astronauten, en løs penn og stasjonen følger hver sin geodet, og de tre banene ligger så nær hverandre at den innbyrdes driften er ubetydelig over noen minutter. Det som mangler, er støttekraften. En plattform holdt i ro i samme høyde måtte bære astronauten, og akselerometeret ville vist 8,69 m/s². Vektfølelse eller vektløshet på samme sted i feltet avgjøres altså av banen.

Avviket fra ideelt fritt fall har et eget navn. Restakselerasjonene om bord kommer fra atmosfærisk drag, fra stasjonens egne vibrasjoner og fra at ulike punkter i en konstruksjon på over hundre meter følger litt ulike geodeter. De rolige bidragene ligger i størrelsesorden 10⁻⁶ g, og det er derfra ordet mikrogravitasjon har navnet sitt. Det beskriver det som blir igjen når støtten er borte og legemet er for stort til å regnes som et punkt.

Hendelser, egentid og koordinattid

En hendelse er et punkt i romtiden, angitt ved fire tall (t, x, y, z) i et valgt koordinatsystem. Koordinatene har ikke fysisk innhold i seg selv; det er metrikken som knytter tall til målbare størrelser. Linjeelementet ds² = g_μν dx^μ dx^ν er invariant, så alle observatører regner seg fram til samme verdi selv om de er uenige om hver enkelt koordinatdifferanse. I flat romtid med signaturen (+, −, −, −) blir det ds² = c²dt² − dx² − dy² − dz².

Langs en tidsaktig verdenslinje definerer intervallet egentid gjennom c²dτ² = ds², altså tiden en klokke som følger akkurat den banen, samler opp. Egentiden er en egenskap ved banen. Koordinattid er noe annet: den er tidsetiketten et system av klokker og synkroniseringsregler legger på hendelser flere steder, og den kan endres ved et koordinatskifte uten at noe målbart endrer seg.

Uenigheten mellom observatører i relativ bevegelse gjelder oppdelingen i tid og rom, ikke intervallet. To hendelser kan få ulik koordinattidsdifferanse og ulik koordinatavstand i to systemer, mens ds² er den samme. Fortegnet er derfor en absolutt egenskap ved hendelsesparet: positivt betyr at en klokke kan forbinde dem, null at bare et lyssignal kan det, negativt at ingen påvirkning rekker fra den ene til den andre.

Fritt fall er geodetisk bevegelse

Geodetligningen sier at firerakselerasjonen er null:

Christoffel-symbolene Γ er bygd av deriverte av metrikken, og de er ikke tensorkomponenter. I ethvert punkt finnes et koordinatsystem der de forsvinner alle sammen. Det er den matematiske formen av ekvivalensprinsippet: det newtonske tyngdefeltet kan transformeres bort punkt for punkt, slik en fritt fallende referanse gjør det, fordi det aldri var en tensor.

Prinsippet kommer i gradert form. Det svake ekvivalensprinsippet sier at prøvelegemer i fritt fall følger samme bane uavhengig av sammensetning, og det er dette MICROSCOPE måler. Einsteins ekvivalensprinsipp legger til at utfallet av et ikke-gravitasjonelt forsøk i en fritt fallende beholder verken avhenger av farten, altså lokal Lorentz-invarians, eller av hvor og når forsøket gjøres, altså lokal posisjonsinvarians. Det siste leddet er det klokkene i neste kapittel setter på prøve.

Likheten mellom akselerasjon og gravitasjon gjelder i et område lite nok og over et tidsrom kort nok til at metrikken kan regnes som flat. Utenfor det området bryter likheten sammen, og den bryter sammen på en måte som lar seg måle. Nettopp dette bruddet er gravitasjonsfeltets fysiske innhold i Einsteins beskrivelse.

Tidevannsfeltet er krumningen

To prøvelegemer som slippes side om side, faller begge mot jordas sentrum, og banene konvergerer. To som slippes over hverandre, trekkes fra hverandre, fordi det nederste er dypere i feltet. Denne relative akselerasjonen mellom nabogeodeter er styrt av geodetisk avvik, der Riemanns krumningstensor virker på separasjonsvektoren. Ingen koordinattransformasjon fjerner en tensor som ikke er null. Tidevannsfeltet er det som blir igjen når alt som kan transformeres bort, er borte.

I den newtonske grensen svarer de relevante krumningskomponentene til de andrederiverte av potensialet, ∂²Φ/∂xⁱ∂xʲ. Et helt homogent felt har ingen slike andrederiverte og dermed ingen krumning; det er et koordinatvalg i forkledning. Sporet av tidevannstensoren er ∇²Φ, som i vakuum er null. De to tverretningene er likeverdige ved sfærisk symmetri, så hver av dem trekker sammen med én enhet mens den radielle retningen strekker med to.

Feltlikningene knytter geometrien til innholdet gjennom G_μν = 8πG/c⁴ · T_μν. Venstresiden er bygd av krumningen, høyresiden av energi og impuls. En stein og en satellitt kan følge svært ulike romlige baner og likevel begge være i fritt fall, fordi begge er geodeter i den samme firedimensjonale geometrien.

Forskjellen mellom de to banene er dessuten mindre enn den ser ut. En stein kastet i ett sekund faller fem meter, mens tidsaksen i samme forløp strekker seg c · 1 s, omtrent 3 × 10⁸ meter. Verdenslinjen er altså nesten rett, og krumningen i romtiden er liten selv om parabelen i rommet er tydelig. Det er denne målestokken som gjør at svake felt kan behandles som en liten korreksjon til flat romtid, og som ligger under alle tallene i de neste kapitlene.

Takten følger metrikken, ikke mekanismen

I et statisk, svakt felt kan tidskomponenten i metrikken skrives g₀₀ = 1 + 2Φ/c², der Φ er det newtonske potensialet. For en klokke i ro er dx = 0, og linjeelementet reduseres til c²dτ² = g₀₀ c²dt². Egentid per koordinattid blir dermed dτ/dt = √(1 + 2Φ/c²), til første orden 1 + Φ/c². Potensialet er negativt og øker mot null utover, så en høyere klokke samler mer egentid per koordinatsekund enn en lavere.

Det følger at ingen lokal måling kan avsløre effekten. Alle klokker på samme sted deler samme g₀₀, og sekundene der er per definisjon normale: SI-sekundet er fastsatt ved en cesiumovergang målt lokalt. Forskjellen finnes bare i en sammenligning mellom steder, og den må gjøres på én av to måter. Enten sendes tidssignaler mellom klokkene og gangtiden regnes inn, eller så føres klokkene sammen igjen, og da må bidraget fra selve flyttingen med.

Regnestykket for et tårn

Nær overflaten er ΔΦ = gh, og over en sammenligningsperiode T blir den oppsamlede differansen:

Uttrykket er en førsteordens tilnærming, gyldig når |Φ|/c² er langt mindre enn én og g kan regnes som konstant over h. Den relative takten per meter er g/c² = 1,09 × 10⁻¹⁶, som over et døgn gir 9,43 pikosekunder. Over 100 meter blir det 943 pikosekunder per døgn, og over sju døgn 6,60 nanosekunder. Sammenhengen er lineær i både h og T, og det er lineariteten som gjør en takforskjell om til en potensialmåling.

Nevneren c² er hele grunnen til at tallet er så lite, og til at effekten er lett å forveksle med instrumentdrift. En klokke må ha stabilitet langt bedre enn 10⁻¹⁶ for at en høydeforskjell på meternivå skal være målbar i det hele tatt. Optiske klokker passerte den grensen først på 2000-tallet, og det er derfor både NIST-målingen og JILA-målingen er fra de siste tjue årene.

Forsøkene, og hva de setter på prøve

Det første utslaget kom i 1960. Pound og Rebka målte frekvensskiftet til 14,4 keV gammastråling fra jern-57 over 22,5 meter i Jefferson-tårnet ved Harvard. Mössbauer-effekten gir en resonanslinje smal nok til at et skift på gh/c² = 2,5 × 10⁻¹⁵ kunne skilles ut. Serien Pound–Rebka–Snider førte målingen fram til én prosents nøyaktighet i 1965. Forsøket krever ingen feltlikninger: resultatet følger av ekvivalensprinsippet og energibevaring alene, og det er lokal posisjonsinvarians som settes på prøve, ikke Einsteins beskrivelse av krumning. Et gravitasjonelt rødskift er derfor en test av grunnlaget for enhver metrisk gravitasjonsteori, og det skiller ikke mellom dem.

I 2010 løftet en gruppe ved NIST den ene av to aluminiumionklokker 33 centimeter og sammenlignet dem gjennom optisk fiber. Det målte relative skiftet var (4,1 ± 1,6) × 10⁻¹⁷ mot en forventning på 3,6 × 10⁻¹⁷, som er nettopp gh/c² for en løftehøyde på 33 centimeter. Et senere forsøk ved JILA oppløste skiftet innenfor en sky av strontiumatomer under en millimeter høy, der gh/c² er omtrent 1 × 10⁻¹⁹.

Rekken av tall forteller hva som har skjedd med presisjonen: 10⁻¹⁵ over et tårn i 1960, 10⁻¹⁷ over en tredels meter i 2010, 10⁻¹⁹ over en millimeter i 2022. Sammenhengen brukes nå motsatt vei. Når to klokker sammenlignes over fiber, gir takforskjellen potensialdifferansen mellom dem, og dermed høydeforskjellen langs geoiden. Kronometrisk nivellering er geodesi der relativitetsteorien er selve måleprinsippet.

Posisjon er gangtidsmåling

En satellitt kringkaster et signal med tidsstempel, og mottakeren registrerer ankomsten på sin egen klokke. Produktet c · Δt er en pseudoavstand, og forstavelsen skyldes at mottakerklokken ikke er synkronisert med systemtiden. Fire satellitter gir fire likninger og løser de fire ukjente: tre koordinater og mottakerens klokkeavvik. Derfor kan en rimelig mottaker uten atomklokke likevel gi posisjon, og derfor hviler hele systemet på satellittklokkene.

Lyset går 29,98 centimeter per nanosekund, så et klokkeavvik på ti nanosekunder er tre meter i avstand. Satellittene går rundt 20 200 kilometer over overflaten, og klokkene deres står både høyere i potensialet og i raskere bevegelse enn en klokke på bakken. Begge forholdene endrer takten, og de trekker i hver sin retning.

To bidrag med motsatt fortegn

Begge følger av Schwarzschild-metrikken skrevet i et jordsentrert, ikke-roterende system. For en klokke med fart v i potensialet Φ er dτ/dt ≈ 1 + Φ/c² − v²/(2c²) til første orden. Potensialleddet er positivt for satellitten sammenlignet med bakken, fartsleddet negativt. De to leddene har ulik avhengighet av baneradien.

Modellen i laboratoriet bruker en kuleformet jord uten rotasjon med R = 6 371 km, GM = 3,986004418 × 10¹⁴ m³/s² og en sirkulær bane med v² = GM/r. Med de forutsetningene gir potensialleddet 45,72 mikrosekunder per døgn i favør av satellitten, og fartsleddet 7,21 mikrosekunder mot. Summen er 38,51 mikrosekunder per døgn. Fortegnet betyr at satellittklokken samler mer egentid enn bakkeklokken. Det sier ikke at signalet kommer fram tidligere. Fartsleddet er dessuten bare andreordens doppler, altså tidsdilatasjonen selv, og ikke den førsteordens frekvensforskyvningen som følger av at avstanden til satellitten endrer seg mens den går over himmelen.

Den operative verdien er ikke helt den samme. Referansen i det virkelige systemet er en klokke på den roterende geoiden, der summen av gravitasjons- og sentrifugalpotensial er konstant per definisjon, og baneradien er den store halvaksen i den virkelige banen, ikke modellens sirkelradius. Resultatet er en samlet relativ takforskjell på 4,4647 × 10⁻¹⁰, altså 38,6 mikrosekunder per døgn. Korreksjonen legges inn før oppskyting: oscillatoren settes til 10,22999999543 MHz i stedet for 10,23 MHz.

Kansellering, og det som ikke kanselleres

Potensialleddet går som (1/R − 1/r) og nærmer seg en grense når r vokser. Fartsleddet går som GM/(2rc²) og faller. I en lavere bane blir fordelen ved høyden mindre og virkningen av farten større, og et sted møtes de. Betingelsen 1/R − 1/r = 1/(2r) gir r = 3R/2, altså 3 185,5 kilometer over en jord med radius 6 371 kilometer. Der samler de to klokkene like mye egentid i denne modellen.

Kansellering betyr ikke at relativitetsteorien er ute av regnestykket, bare at to ledd summerer til null i akkurat den sammenligningen. Det virkelige systemet har korreksjoner som ikke opphever hverandre. Baneeksentrisiteten gir en periodisk klokkekorreksjon med amplitude 2e√(GMa)/c², som ved e = 0,02 er 45,8 nanosekunder, altså 13,7 meter i avstand. Mottakerens bevegelse med jordrotasjonen krever en Sagnac-korreksjon, og ionosfære og troposfære forsinker signalet i tillegg.

Hva 38 mikrosekunder er i avstand

Uten korreksjon ville satellittklokkene drevet 38,5 mikrosekunder per døgn fra bakkens tidsskala, og c · Δt for den verdien er 11,5 kilometer. Det betyr ikke at en mottaker ville vist 11,5 kilometer feil. En drift som er felles for alle satellittene, er matematisk ikke til å skille fra mottakerens eget klokkeavvik og faller ut av posisjonsløsningen.

Det som ødelegger posisjonsløsningen, er at driften ikke er felles. Satellittene står på ulike punkter i hver sin bane, eksentrisitetsleddet er forskjellig for hver av dem, og systemtiden må dessuten holde seg knyttet til en tidsskala på bakken. Laboratoriet isolerer de to største klokkebidragene, slik at det blir tydelig hvorfor de virker mot hverandre og hvordan forholdet endrer seg med banehøyden.

Den eksakte løsningen for et sfærisk vakuum

Utenfor en sfærisk, ikke-roterende og uladet masse er metrikken entydig bestemt, uavhengig av hva som foregår inne i massen. Birkhoffs teorem sier at det ikke finnes noen annen sfærisk symmetrisk vakuumløsning enn Schwarzschilds, så en pulserende stjerne, en statisk stjerne og et svart hull med samme M gir nøyaktig samme ytre geometri.

Koordinaten r er ikke avstanden fra sentrum. Den er definert ved at en kuleflate med konstant r har areal 4πr², og det er en størrelse som lar seg måle utenfra. Den radielle egenavstanden mellom to r-verdier er større enn differansen, fordi dr-leddet bærer faktoren (1 − rₛ/r)⁻¹, og den vokser uten grense mot horisonten. Skyvebryte ren i laboratoriet angir derfor en r-verdi i enheter av rₛ.

Horisonten og singulariteten

Ved r = rₛ blir koeffisienten foran c²dt² null og koeffisienten foran dr² uendelig. Det er en koordinatsingularitet, ikke en fysisk: i Eddington–Finkelstein- eller Kruskal-koordinater er metrikken helt regulær der. Kretschmann-skalaren, R_abcdR^abcd = 48G²M²/(c⁴r⁶), er endelig ved horisonten og divergerer først ved r = 0. Horisonten er en nullflate som skiller hendelser som kan sende signaler ut til uendelig, fra dem som ikke kan.

Tidevannet ved horisonten avhenger sterkt av massen. Krumningskomponentene går som GM/r³, og satt inn r = rₛ gir det en størrelsesorden c⁶/(G²M²). Ved et svart hull på ti solmasser er tidevannet ved horisonten av orden 10⁸ s⁻², som river fra hverandre ethvert legeme av menneskelig størrelse. Ved 10⁹ solmasser er det svakere enn tidevannet på jordoverflaten, og passeringen er lokalt udramatisk.

Statiske klokker, og hva referansen er

En klokke holdt i ro ved r har dr = dΩ = 0, og metrikken gir direkte dτ/dt = √(1 − rₛ/r). Sammenlignet med en klokke uendelig langt unna, der faktoren er én, samler den nære klokken mindre egentid. Ved r = 2 rₛ er faktoren 0,707, så 60 minutter på fjernreferansen svarer til 42,43 minutter, altså 42 minutter og 26 sekunder. Lokalt merkes ingenting; sekundene ved den nære klokken er normale SI-sekunder.

«Holdt i ro» er en fysisk betingelse med en pris. Egenakselerasjonen som kreves, er GM/(r²√(1 − rₛ/r)), og den divergerer når r nærmer seg rₛ. Ved horisonten finnes ingen statisk observatør i det hele tatt. En klokke i fritt fall eller i bane har sin egen firerhastighet og samler en annen egentid enn den statiske ved samme r. Sammenligningen er først entydig når både posisjon og bevegelse er oppgitt for begge klokkene.

Også referansens plassering er en del av oppgaven. Står referansen ved 20 rₛ i stedet for uendelig langt unna, blir forholdet √(0,5/0,95) = 0,725, og den nære klokken ved 2 rₛ samler 43,53 minutter per 60 referanseminutter. Det som sammenlignes, er normen av det samme tidsaktige Killing-feltet, altså symmetrien som gjør metrikken statisk, evaluert på de to stedene.

Skyggen og skiva

Lys som passerer hullet, følger nullgeodetene i den samme geometrien. En stråle fra langt unna har en støtparameter b, avstanden mellom strålens rette forlengelse og sentrum. Er b mindre enn 3√3/2 rₛ ≈ 2,6 rₛ, går strålen inn gjennom horisonten; er den større, bøyes den og slipper ut igjen. Sett langt borte er hullet derfor en mørk skive med radius rundt 2,6 rₛ, skyggen, 2,6 ganger større enn horisonten ville sett ut uten lysbøyning. Event Horizon Telescope avbildet i 2019 den lysende ringen rundt skyggen av det svarte hullet i galaksen M87.

Figur · regnet ut, ikke observert

Skyggen og skiva

mot ossfra ossbaksiden av skiva

skyggen: lys som sikter innenfor 2,6 rₛ, fangeshorisonten uten lysbøyning, rₛ

Siktvinkel

80° fra skivas akse

Nær planet: baksiden av skiva er bøyd over og under skyggen, og siden som kommer mot oss, er omtrent 30 ganger så lys.

Gass i bane rundt hullet samler seg i en skive. Innenfor 3 rₛ finnes ingen stabile sirkelbaner, og gassen der faller rett inn, så skiva har en indre kant. Lyset fra skiva er forskjøvet på to måter. Gravitasjonsfeltet senker frekvensen av samme grunn som klokkene nær hullet går saktere, men for gass i sirkelbane er faktoren √(1 − 3rₛ/2r), ikke √(1 − rₛ/r), fordi gassen også beveger seg. Doppler-effekten løfter frekvensen og lysstyrken på siden som kommer mot observatøren og senker dem på siden som fjerner seg. Lysbøyningen gjør i tillegg at hele oversiden av skiva ses fra alle vinkler: baksiden kommer til syne over og under skyggen, og undersiden som et andre bilde tett inntil kanten.

Bildet i figuren er regnet ut ved å følge hver lysstråle bakover fra kameraet. Det første bildet av denne typen ble laget i 1979 av en astrofysiker ved observatoriet i Meudon, som regnet ut banene på datamaskin og tegnet bildet for hånd, prikk for prikk.

Rødskiftet er den samme faktoren

Fordi metrikken er statisk, er størrelsen som bevares langs en nullgeodet knyttet til Killing-feltet, og forholdet mellom mottatt og utsendt frekvens blir √(1 − rₛ/r). Det er nøyaktig samme faktor som for klokketakten, og det er ingen tilfeldighet: én periode i bølgen er én klokke. Skrevet som rødskift blir sammenhengen:

Ved 2 rₛ er z = 0,414 for mottak svært langt unna, altså 41,4 prosent lengre bølgelengde. Lys sendt ut ved 550 nanometer mottas da ved 778 nanometer, i det nære infrarøde. Bølgelengden er strukket med den samme faktoren som skiller de to klokketaktene, og de to utsagnene er derfor ett og det samme utsagn om geometrien.

Den lokale lysfarten er uendret. En observatør som måler c i vakuum på sitt eget sted, får 299 792 458 m/s uansett hvor i feltet stedet ligger, og det følger av at metrikken kan bringes på Minkowski-form i ethvert punkt. Det som skiller utsender og mottaker, er frekvensen og bølgelengden, altså to lokale målinger knyttet sammen av geometrien signalet gikk gjennom.

To definisjoner, ett regnestykke

Den astronomiske enheten er ikke lenger en målt størrelse. IAU fastsatte i 2012 AU til nøyaktig 149 597 870 700 meter, og lysfarten i vakuum har vært nøyaktig 299 792 458 m/s siden meterdefinisjonen i 1983. Gangtiden over én AU er derfor et regnestykke mellom to definisjoner: 499,005 sekunder, altså 8 minutter og 19 sekunder.

Jordas virkelige avstand varierer mellom 0,983 og 1,017 AU gjennom året, så gangtiden for faktisk sollys ligger mellom 491 og 507 sekunder. Utsendelsespunktet er dessuten et sted på fotosfæren, ikke solas sentrum. Hele regnestykket gjelder forplantningen gjennom rommet etter at fotonet forlot fotosfæren; energitransporten fra kjernen og ut dit er en helt annen tidsskala, styrt av stråling og konveksjon.

De 499 sekundene er koordinattid. De leses av på klokker hos avsender og mottaker som er synkronisert etter en avtalt framgangsmåte i et valgt system, i praksis en barysentrisk tidsskala for solsystemet. Ingen klokke har fulgt lyset og målt tallet. Det gjelder to hendelser og et koordinatsystem.

Egentid er buelengde langs verdenslinjen

For en reisende med masse er egentiden integralet av √(1 − v²/c²) langs banen, målt med koordinattiden som integrasjonsvariabel. Med en destinasjon fire lysår unna i jordas system og fart 0,8 c bruker romskipet fem år i det systemet, mens klokken om bord samler tre år. Begge tallene er riktige, og de beskriver ulike størrelser: det ene er koordinattidsdifferansen mellom avreise og ankomst, det andre er buelengden langs verdenslinjen.

Regneeksemplet holder gravitasjonen utenfor, regner i ett inertialsystem og legger akselerasjonene ved start og stopp til side, så hele reisen består av én etappe med konstant fart. Neste kapittel tar for seg hva som skjer når den forenklingen slippes.

Et foton har ikke noe hvilesystem

Argumentet er ikke at c er uoppnåelig, men at normen er invariant. Firerimpulsen til et foton oppfyller p · p = 0, mens firerimpulsen til et legeme i ro er (mc, 0, 0, 0) med normen m²c². Ingen Lorentz-transformasjon endrer normen av en firervektor, så ingen transformasjon kan føre en nullvektor over i en tidsaktig. Et hvilesystem for lys er ikke et grensetilfelle det går an å nærme seg; det finnes ikke.

Formuleringen «fotonet opplever ingen tid» låner derfor et perspektiv som ikke eksisterer. Det presise utsagnet er at romtidsintervallet langs en lysbane er null. Lysbanen parametriseres med en affin parameter, som verken er en klokke eller har noen tolkning som gjennomlevd tid. Utsendelse, forplantning og mottak lar seg beregne fullt ut uten at fotonet tilskrives et indre forløp.

I flat romtid og én romretning er ds² = c²dt² − dx². For lys er dx = c dt, så de to leddene er like store og differansen blir null. Det følger ikke at dt er null eller at dx er null. Nullintervallet er en relasjon mellom de to, og relasjonen er invariant: alle inertialobservatører er enige om at banen er en nullbane, selv om de tilordner den ulik koordinattid og ulik koordinatavstand.

Diagrammet og kalibreringen

Diagrammet har ct oppover og x bortover, slik at lysbaner går 45 grader og de to aksene får felles målestokk. En klokke i ro får en verdenslinje rett opp; jevn bevegelse gir en rett linje med helning c/v, alltid brattere enn 45 grader. Lyskjeglen gjennom en hendelse skiller framtid og fortid fra det som ligger romaktig til, altså hendelser ingen påvirkning fra den første rekker fram til.

Aksene kan ikke kalibreres med en passer. Punktene som ligger én tidsenhet fra origo målt i egentid, ligger på hyperbelen c²t² − x² = c², ikke på en sirkel. Det er den geometriske forskjellen mellom Minkowski-geometri og euklidsk geometri, og den forklarer hvorfor en boostet tidsakse ser forlenget ut på papiret samtidig som den måler mindre egentid. Papiret er euklidsk; geometrien det avbilder, er ikke det.

Ti år i laboratoriet

Simulatoren holder koordinattiden fast på ti år og lar farten velges. Egentiden om bord blir Δτ = Δt/γ, der gammafaktoren er 1/√(1 − β²). Ved β = 0,8 er γ = 5/3 og klokken om bord samler seks år. Ved β = 0,9999 er γ = 70,7 og den samler 0,141 år, omtrent 52 døgn. Alle disse årene er normale lokale år; forskjellen finnes i sammenligningen mellom hele banen og laboratoriets tidsangivelse.

Laboratoriets ti år holdes fast uansett fart, så høyere fart betyr bare at den reisende kommer lenger i det samme tidsrommet. En reise til en destinasjon med fast avstand er et annet regnestykke, der strekningen er den gitte størrelsen.

Parameteren β er ikke den mest naturlige å regne med. Rapiditeten φ, definert ved tanh φ = β, gir γ = cosh φ og βγ = sinh φ, og den legger seg additivt: to boost etter hverandre langs samme akse har rapiditet φ₁ + φ₂. Formelen for sammensetning av farter er bare denne addisjonen skrevet om i β. Lysfarten svarer til at φ går mot uendelig, og endelig mange endelige boost når derfor aldri fram.

Hvorfor β = 1 ikke er en tilstand

Uttrykket Δτ = Δt/γ går mot null når β nærmer seg én, men grensen er ikke et sted å stå. En verdenslinje med β = 1 er en nullbane, og en nullbane har ingen egentid å parametrisere etter, og dermed heller ingen firerhastighet. Normen er c² for firerhastigheten til ethvert legeme med masse og null for tangentvektoren til en lysbane, og de to verdiene er ikke forbundet med en kontinuerlig fysisk vei.

Det er heller ingen klokkemekanisme som svikter. Egentiden er den samme buelengden for enhver prosess om bord: cesiumoverganger, radioaktivt henfall, biokjemi. Myoner i atmosfæren er den daglige kontrollen. Med en levetid på 2,2 mikrosekunder i ro skulle de aller fleste henfalle før de nådde bakken, og de når den likevel, i antall som stemmer med γ for farten de har.

Tvillingregnestykket er en ulikhet

To verdenslinjer mellom de samme to hendelsene trenger ikke ha samme buelengde. I flat romtid gjelder den omvendte trekantulikheten: blant alle tidsaktige baner mellom to tidsaktig atskilte hendelser gir den rette størst egentid. Den som snur og kommer tilbake, har en knekk, og knekken koster. Det er ingen selvmotsigelse, men en geometrisk ulikhet, og den er asymmetrisk fordi bare den ene banen har et punkt der firerakselerasjonen er forskjellig fra null.

Total egentid er integralet langs hele banen, og simulatoren gir bare ett ledd i en slik sum: én etappe med konstant fart. En virkelig tur ut og tilbake må settes sammen av flere etapper, med vendingen behandlet for seg. I krum romtid faller ordet «rett» bort og erstattes av geodetisk, og ulikheten gjelder da lokalt, for baner som ligger nær nok hverandre.

Linjene er kvanteoverganger

Energinivåene i et atom er diskrete, og en overgang mellom to nivåer gir eller krever et foton med energi lik nivåforskjellen. For hydrogen ligger nivåene på −13,6 eV delt på n², og Balmer-serien er overgangene ned til n = 2. Rydbergformelen gir strukturen i serien, og vakuumverdiene i referansetabellen er 656,46 nm for H-alfa (Hα, n = 3) og 486,27 nm for H-beta (Hβ, n = 4). Avstandene mellom linjene er det som gjør mønsteret gjenkjennelig.

Vakuumverdier og luftverdier skiller lag alt i fjerde siffer. Brytningsindeksen i luft er omtrent 1,000277 ved synlige bølgelengder, så H-alfa i luft ligger ved 656,28 nm mot 656,46 nm i vakuum. Forskjellen er større enn måleusikkerheten i moderne spektroskopi, og derfor må én konvensjon velges og holdes. Laboratoriet bruker vakuumtabellen fra SDSS gjennomgående.

Et spektrometer fordeler lyset etter bølgelengde og måler intensiteten i hvert intervall. Oppløsningen R = λ/Δλ avgjør hvor tett to linjer kan ligge og fortsatt skilles. Linjer i utslipp står som topper over kontinuumet, linjer i absorpsjon som søkk, og den integrerte styrken uttrykkes som ekvivalentbredde: bredden av et rektangel med samme areal som linjen og med kontinuumets høyde.

Forholdstallet og testen

En linje identifisert som H-beta, med laboratorieverdi 486,27 nm, observeres ved 583,524 nm. Forholdet er 1,2. Rødskiftet z er definert som den relative økningen, altså 0,2, mens 1 + z = 1,2 er hele strekkfaktoren. Skillet mellom z og 1 + z er en konvensjon, men begge tallene er i bruk i litteraturen, hver til sitt.

Identifikasjonen er en hypotese, og den er testbar. Er mønsteret strukket med faktoren 1,2, skal H-alfa ved 656,46 nm ligge ved 787,752 nm. Faller den der, støtter to uavhengige linjer den samme tolkningen. Faller den ikke der, er identifikasjonen feil. Det er dette som gjør flere linjer sikrere enn én: en enslig topp kan tilpasses et hvilket som helst z ved å velge hvilken overgang den skal være.

Positiv z betyr lengre bølgelengde, negativ z betyr blåskift. Ordet rødskift angir forskyvningens retning i spekteret, ikke en farge. En linje langt inne i det ultrafiolette er fortsatt ultrafiolett ved z = 0,2, mens [O II] ved 372,7 nm lander på 447 nm og er blitt blått synlig lys.

Frekvens og energi er lokale målinger

Ved et målepunkt gjelder c = λf og E = hf. En lengre mottatt bølgelengde betyr lavere frekvens og lavere energi per foton, og alle tre størrelsene er lokale målinger gjort med mottakerens egne enheter og mottakerens egen klokke. At utsender og mottaker får ulike tall, krever ingen feil i instrumentene. Det følger av at de to målingene gjøres på ulike steder i romtiden, i ulik bevegelse, eller begge deler.

Nullintervallet og rødskiftet besvarer to forskjellige spørsmål. Nullintervallet beskriver lysbanens geometri og gjelder uansett hvem som måler. Rødskiftet sammenligner to lokale målinger gjort ved hver sin ende av den banen. Det første gjelder uansett hvem som måler, og det andre gjelder to bestemte målinger.

Tre årsaker, og grensen for å skille dem

Et forhold større enn én viser et rødskift, men ikke hva som har forårsaket det. Tre fysisk forskjellige sammenhenger gir en slik forskyvning:

Oppdelingen i tre er praktisk, men den er ikke kovariant. Det som er entydig definert, er forholdet mellom frekvensen utsenderen måler og frekvensen mottakeren måler, altså fotonets bølgevektor prikket med hver av de to firerhastighetene. Å dele det ene tallet i et dopplerbidrag, et gravitasjonsbidrag og et ekspansjonsbidrag krever at en romtid og et sett verdenslinjer er valgt først. I en generell geometri finnes oppdelingen ikke.

I praksis lar bidragene seg likevel skille, fordi observasjonene kommer med kontekst. En stjerne i Melkeveien har et ubetydelig kosmologisk bidrag. En hvit dverg har et gravitasjonsbidrag som kan regnes ut fra masse og radius. En galakse ved z = 7 har et kosmologisk bidrag som overskygger resten med flere størrelsesordener. Det er modellen for kilden som avgjør tolkningen.

Metrikken og de medbevegende koordinatene

Kosmologiske modeller bygger på at universet på store nok skalaer er homogent og isotropt. Den antakelsen bestemmer metrikken opp til en funksjon og en krumningskonstant, og resultatet er FLRW-formen. All tidsavhengighet i avstander ligger i skalafaktoren a(t), koordinatene er medbevegende, altså festet til stoffet som følger den overordnede utvidelsen, og t er egentiden til en medbevegende observatør.

Rødskiftet følger av å sette ds² = 0 for lys og integrere langs banen. To bølgetopper sendt ut med mellomrom ved utsendelsestiden ankommer med et større mellomrom ved mottakstiden, fordi den medbevegende avstanden er den samme for begge mens a har vokst. Resultatet er at tidsintervallet skalerer med a. Ingen fart inngår i utledningen, og ingen klokke tilskrives fotonet.

Velges «Dobbelt» i laboratoriet med 550 nm ved utsendelse, mottas 1 100 nm i det nære infrarøde, og z er én. Frekvensen og energien per foton blir halvparten av verdiene ved utsendelse. Den lokale lysfarten i vakuum er c overalt langs banen; det er målestokken mellom medbevegende punkter som vokser.

Skalafaktoren gjelder bare avstanden mellom medbevegende punkter, og systemer som holdes sammen av sine egne bindinger følger ikke a(t): atomer, solsystemer og gravitasjonsbundne galaksehoper. Utvidelsen er heller ingen bevegelse inn i noe. Koordinatene dekker hele rommet, og krumningskonstanten angir om snittene med konstant t har positiv, null eller negativ romlig krumning. Topologien følger ikke av metrikken alene, og ingen av tilfellene plasserer en ytterkant.

Et eksempel Webb faktisk har målt

NIRSpec om bord på James Webb-teleskopet målte spekteret til galaksen JADES-GS-z13-1 og fant en linje identifisert som Lyman-alfa, overgangen fra n = 2 til n = 1 i hydrogen, med vakuumbølgelengde 121,567 nm. Den observerte bølgelengden er 1,7084 ± 0,0014 µm, altså 1 708,4 nm. Forholdet er 14,05, og rødskiftet oppgis som z = 13,05 ± 0,01. Skalafaktoren ved utsendelse var dermed 0,0712 av dagens.

Ved z = 13 skal det intergalaktiske mediet være i hovedsak nøytralt, og nøytralt hydrogen sprer Lyman-alfa så effektivt at linjen normalt skulle vært slukket. Den målte ekvivalentbredden i hvilesystemet er 43 ⁺¹⁵₋₁₁ ångstrøm, og et slikt utslag krever at galaksen sitter i et område som allerede er ionisert. Observasjonen er derfor først og fremst et utsagn om reioniseringens forløp.

Lyman-alfa-fotoner spres i gass før de slipper ut, så den observerte linjen kan ligge forskjøvet i forhold til galaksens systemiske rødskift, altså rødskiftet som beskriver galaksen som helhet. Originalstudien skiller mellom de to, og forskjellen inngår i argumentet om den ioniserte boblen. Energien per mottatt foton er 7,12 prosent av den utsendte.

Hva z ikke forteller

Rødskiftet gir forholdet mellom to skalafaktorer og ikke noe mer. Reisetid, medbevegende avstand og lysstyrkeavstand krever i tillegg hvordan a har utviklet seg mellom de to epokene, altså en integrasjon av Friedmann-likningen med gitte tettheter for materie, stråling og mørk energi. Ulike parametersett gir ulike avstander for samme z, så tallet fastsetter en epoke og overlater resten til modellen.

Dagens skalafaktor settes gjerne til én. Det er en normalisering, og den gjør at 0,0712 skal leses som et forhold mellom to epoker, ikke som en alder eller en størrelse. Laboratoriet regner bølgelengde og energi ut fra strekkfaktoren alene; reisetiden hører til en kosmologisk modell.

Energiregnskapet som ikke finnes

Hvert mottatt foton har lavere energi enn det utsendte, og spørsmålet om hvor differansen ble av, har et presist svar: i denne geometrien er det ikke et gyldig spørsmål. Global energibevaring i klassisk forstand følger av at romtiden har et tidsaktig Killing-felt, altså en symmetri under tidstranslasjon. FLRW-metrikken har ikke en slik symmetri, fordi a avhenger av t, og uten symmetrien finnes ingen bevart totalenergi å føre regnskap med.

Det lokale regnskapet står uendret. Divergensen av energi–impuls-tensoren er null overalt, og enhver lokal måling av energi og impuls oppfører seg som den skal. Det som mangler, er en felles integral over et snitt som lar energier målt i ulike epoker legges sammen. Den lavere mottatte energien er derfor verken bevis for at noe har absorbert resten, eller et brudd på en lov som gjelder.

Newtons problem med tiden

I Newtons teori trekker sola på jorda akkurat nå, med en kraft som avhenger av hvor sola er akkurat nå. Skulle sola forsvinne, ville jorda i samme øyeblikk slutte å svinge om den. Newton selv var ukomfortabel med en påvirkning uten mellomledd, men likningene virket, og i to hundre år var det nok. Så viste den spesielle relativitetsteorien i 1905 at ingen påvirkning kan bre seg fortere enn lyset, og dermed ble Newtons gravitasjon logisk umulig: nyheten om at sola er borte, måtte bruke åtte minutter på å nå jorda, som lyset.

Einsteins svar fra 1915 er kjent fra kapitlet om romtid og fritt fall: masse og energi krummer romtiden, og det som kalles tyngdekraft, er at legemer følger de rette linjene i en krum geometri. Året etter fant han at likningene hans også hadde bølgeløsninger. En masse som akselererer, endrer krumningen rundt seg, og endringen brer seg utover som krusninger med lysets fart. Han var selv usikker på om de var virkelige eller et matematisk blendverk, og kollegaen Arthur Eddington spissformulerte tvilen: gravitasjonsbølgene syntes å bre seg «med tankens hastighet». Først mot slutten av 1950-tallet viste nye beregninger at bølgene bærer energi og derfor i prinsippet kan måles.

Hva bølgen gjør med avstander

En gravitasjonsbølge er en krusning i geometrien selv, og virkningen viser seg klarest på to speil som svever fritt med en viss avstand mellom seg. Når bølgen passerer, blir avstanden litt større, så litt mindre, i takt med bølgen. Bølgen er tverrgående, som lys: den virker vinkelrett på retningen den kommer fra, og den strekker i én retning i det planet mens den klemmer i retningen på tvers, for så å bytte om. En ring av frie speil blir en ellipse som vipper mellom stående og liggende. Bølgen kan komme i to slike mønstre, vridd 45 grader i forhold til hverandre, og enhver bølge er en blanding av dem.

Størrelsen på virkningen oppgis som tøyning, h: endringen i avstand delt på avstanden, ΔL/L. Tøyningen er et rent tall uten enhet, og den er uavhengig av hvor langt speilene står fra hverandre. Det er hele grunnen til at detektorene er så store. Den absolutte endringen ΔL vokser med L, så fire kilometer mellom speilene gir tusen ganger større utslag enn fire meter, for samme bølge. For et par som går i bane rundt hverandre, svinger bølgen to ganger per omløp, fordi mønsteret av masse gjentar seg etter et halvt omløp.

Styrken avtar med avstanden, men langsommere enn lysstyrken gjør. Lysstyrke faller med kvadratet av avstanden, fordi det er energi som fordeles over en kule som vokser. Tøyningen er en amplitude, og en amplitude faller bare omvendt proporsjonalt med avstanden. Det har en praktisk følge for hele feltet: gjør man en detektor dobbelt så følsom, hører den dobbelt så langt, og dermed åtte ganger så stort volum av universet. Hver forbedring av instrumentet betaler seg i tredje potens i antall hendelser, og det er derfor hvert lille steg i følsomhet har gitt sprang i katalogen.

Hvorfor de er så svake

Romtiden er stiv. I Einsteins likninger står det en konstant, G delt på c i fjerde potens, som sier hvor mye geometri en gitt mengde energi gir, og den er 8,3 × 10⁻⁴⁵ i SI-enheter. Hverdagslige masser i hverdagslige bevegelser lager bølger som er milliarder av milliarder ganger for svake til å måles. Bare de tetteste og raskeste massene, som to svarte hull eller to nøytronstjerner, skjelver romtiden nok, og innen bølgene har krysset milliarder av lysår, er tøyningen som når jorda, rundt 10⁻²¹.

Hva som egentlig måles

En innvending ligger nær: hvis bølgen strekker rommet, strekker den vel også målestokken, og lyset i armen, og da måles ingenting? Svaret er at det som sammenlignes med armen, er en tid. Lyset går fra stråledeleren, speilet i hjørnet av L-en som deler laserlyset i to, ut til endespeilet og tilbake, og det bruker den tiden geometrien det går gjennom, gir det. Passerer bølgen mens lyset er underveis, tar turen i den ene armen litt lenger og i den andre litt kortere, og de to lysstrålene kommer tilbake ut av takt. Klokka som holder takten, er laserens egen svingning, og den påvirkes ikke av bølgen på samme måte som armlengden. Det er denne faseforskjellen et interferometer måler, og kapitlet om instrumentet viser hvordan den forsterkes til noe en fotodiode kan se.

Å høre, ikke se

Bølgene som når jorda fra de siste omløpene til et kompakt par, svinger mellom noen titalls og noen tusen ganger i sekundet. Det er tilfeldigvis det området et menneskeøre hører. Gravitasjonsbølger er ikke lyd, det er ingen luft som svinger, men instrumentet som fanger dem, ligner mer på et øre enn på et øye: det registrerer en svingning i tid, ikke et bilde i rom, og signalet kan spilles av som lyd uten annen bearbeiding enn en forsterker. Animasjonen øverst har en lydknapp som spiller av signalet.

Forskjellen fra lys er større enn en analogi. Lys stoppes av materie; det er derfor stjerners overflate er synlig og ikke deres indre, og derfor de første 380 000 årene etter big bang er usynlige. En gravitasjonsbølge går gjennom alt, uforstyrret, og bærer med seg hvordan massene beveget seg der den ble laget. To svarte hull som smelter sammen, sender ikke ut lys i det hele tatt. Uten et instrument som hører, hadde hendelsen ikke etterlatt seg noe spor noen kunne finne.

Symmetri stråler ikke

Lys sendes ut når en ladning svinger, og det enkleste som svinger, er en dipol: en pluss og en minus som bytter plass. Gravitasjon har ikke noe slikt. Masse finnes bare med ett fortegn, og bevegelsesmengde er bevart, så verken den enkleste svingningen eller den nest enkleste kan stråle. Det laveste som virker, er kvadrupolen: massefordelingen må endre form i tid, ikke bare sted. En kule som roterer helt symmetrisk om aksen sin, sender ingenting, uansett hvor fort den snurrer. En manual som roterer, sender bølger med det dobbelte av rotasjonsfrekvensen, fordi formen gjentar seg hver halve runde. En stjerne som eksploderer skjevt, sender ett kort utbrudd. Teknisk sett stråler også en hånd som vinker og en bil som svinger, men mengden er uendelig langt under det noe instrument kan fange.

Parene: energi som lekker

Den sterkeste kilden som finnes, er to kompakte masser i bane rundt hverandre, og grunnen ligger i en tilbakekobling. Bølgene tar energi fra banen, så banen krymper. Keplers lov sier at en trangere bane går fortere rundt, og fortere omløp gir kraftigere bølger, som tar mer energi, som krymper banen videre. Prosessen er langsom i begynnelsen og løper løpsk mot slutten; på en tidsskala av millioner av år går den fra et jevnt sus til et smell. Det som skiller innspiralen fra en bane som bare trekker seg sammen, er at dreieimpulsen ikke er bevart: den går med bølgene sammen med energien, og derfor kan paret ikke falle til ro i en trangere, stabil bane.

Signalet som når en detektor, er derfor en tone som stiger i både frekvens og styrke fram til de to massene rører hverandre, og fysikere kaller den en kvitring. Bare den aller siste delen er hørbar for LIGO, som fanger svingninger mellom noen titalls og noen tusen per sekund. Hvor lenge kvitringen ligger i det båndet, bestemmes av massene. Tunge par rører hverandre ved lave frekvenser og går gjennom båndet på brøkdelen av et sekund; lette par når høyere frekvenser før de møtes og synger i minutter. Regnestykket under bruker en størrelse som styrer alt dette, og som kapitlet om hvordan vi vet henter ut av signalet: kvitringsmassen.

Kompakte objekter, og hvorfor bare de rekker opp i tone

Hvor høy tone et par kan nå, bestemmes av hvor nær hverandre de to kan komme før de rører hverandre, og det bestemmes av hvor store de er. To vanlige stjerner som sola rører hverandre når sentrene er rundt 1,4 millioner kilometer fra hverandre, og da går de rundt hverandre fire ganger i døgnet; bølgene deres har en frekvens på en titusendel hertz, langt under alt LIGO hører. Hvite dverger, på jordas størrelse, når noen tidels hertz. Skal man opp i titalls og hundrevis av hertz med masser som solas og mer, må objektene få plass innenfor noen få hundre kilometer, og det kan bare to slags ting: nøytronstjerner, som er rundt tjue kilometer i tverrmål, og svarte hull, hvis horisont for ti solmasser har en radius på tretti kilometer.

Begge slag er beskrevet i kapitlet om stjerner og svarte hull i temaet om partikkelfysikk: nøytronstjernen er kjernen av en stjerne som har kollapset til pauliprinsippet holder imot, det svarte hullet er det som blir igjen når ingenting holder. Forbindelsen mellom tone og størrelse er det som lar frekvensen i et signal fortelle hva som laget det.

Dobbeltpulsaren: beviset fra 1974

Bølgene ble påvist indirekte førti år før LIGO, og måten det skjedde på, er selve modellen for hvordan man tester Einstein. I 1974 fant Russell Hulse og Joseph Taylor med radioteleskopet i Arecibo en pulsar, en roterende nøytronstjerne som sender radiopulser som et fyrtårn, i bane rundt en annen nøytronstjerne, 21 000 lysår borte. Pulsene kommer med en regelmessighet som lar dem måles mot atomur, og de fungerer som en klokke festet på den ene stjernen. Av forsinkelsene i pulsene kunne banen måles med en presisjon ingen annen dobbeltstjerne har gitt.

Relativitetsteorien forutsier at et slikt par mister energi til gravitasjonsbølger, og at omløpstiden derfor blir kortere år for år, med et helt bestemt tempo. Taylor og medarbeidere fulgte systemet, og etter fire år kunne de rapportere at omløpstiden krympet som forutsagt; med tiden ble overensstemmelsen bedre enn en halv prosent. Ingen bølge var målt, men energien den bar bort, var det. Hulse og Taylor fikk Nobelprisen i 1993 for «oppdagelsen av en ny type pulsar, en oppdagelse som har åpnet nye muligheter for studiet av gravitasjon». Siden er flere slike par funnet, og alle krymper etter samme formel.

Fire klasser av signaler

Detektorene leter etter fire slags bølger, og alt som er funnet til nå, hører til den første. Kompakte par i innspiral gir kvitringen: to nøytronstjerner, to svarte hull, eller ett av hvert. Kontinuerlige bølger kommer fra roterende nøytronstjerner som ikke er helt runde; en liten ujevnhet i overflaten ville gitt en svak, jevn tone som kunne summeres over måneder, og ingen er funnet ennå. Den stokastiske bakgrunnen er suset fra alle par som er for svake til å skilles ut, og kanskje fra universets første øyeblikk. Utbrudd er alt som ikke har en kjent form, som en supernova som kollapser skjevt, og de søkes etter uten mal. Båndet setter også en grense oppover i masse: par på tusenvis av solmasser rører hverandre ved frekvenser under det LIGO hører, og par av supermassive hull i galaksesentre synger i nanohertz, med perioder på år. De hører hjemme hos andre instrumenter, som kapitlet om det som kommer tar for seg.

Stemmegaffelen og lytteposten

Joseph Weber ved University of Maryland bygde den første detektoren på 1960-tallet, i en tid da mange tvilte på at både gravitasjonsbølger og svarte hull fantes. Instrumentet var en massiv metallsylinder som skulle settes i resonans av en passerende bølge, en stemmegaffel stemt til én frekvens, og Weber måtte gjette hvilken. På 1970-tallet meldte han at han hørte signaler. Ingen andre klarte å gjenta resultatene, og de regnes i dag som falske alarmer. Episoden er ikke bare historie: den forklarer hvorfor feltet siden har vært så strengt med seg selv, og den er bakteppet for den blinde innsettingen av falske signaler i kapitlet om signal og støy.

Samtidig arbeidet Rainer Weiss ved MIT med en annen idé, som han i 1972 beskrev i en studie av en detektor på kilometerskala og de støykildene som ville begrense den. Prinsippet var et laserinterferometer: en lyttepost som hører et helt bånd og måler avstander direkte, i stedet for å vente på at én tone skal sette en stav i resonans. Kip Thorne ved Caltech, teoretikeren i trioen, hentet Ronald Drever, som hadde bygd de første prototypene i Glasgow, til Caltech. Fra 1994 gjorde Barry Barish prosjektet om fra en gruppe på førti til et samarbeid med over tusen deltakere. Stedene ble valgt i 1992, byggingen begynte i 1994, anlegget ble innviet i 1999, og de første detektorene lyttet fra 2002 til 2010 uten å høre noe. Advanced LIGO, ombyggingen med ti ganger kraftigere laser, nye speil og nytt oppheng, var ferdig i 2014.

Michelsons idé, snudd til en mørk port

Et Michelson-interferometer er fra 1880-tallet: en stråledeler i hjørnet av et L sender halve lyset ned hver arm, speil i endene sender det tilbake, og der de to strålene møtes igjen, legger de seg oppå hverandre. LIGO justerer armene slik at de to strålene slokker hverandre ved utgangen, og fotodioden ser mørkt. Da er ethvert lys som slipper gjennom, et tegn på at armlengdene har endret seg i forhold til hverandre. L-formen er valgt fordi en bølge strekker den ene armen mens den klemmer den andre; forskjellen mellom armene er da dobbelt så stor som endringen i hver av dem.

Michelson og Morleys apparat fra 1887 hadde armer på 1,3 meter, og lyset gikk elleve meter. LIGOs armer er fire kilometer, de lengste interferometerarmene som er bygd, og de er lange fordi ΔL = h·L vokser med L, som første kapittel viste. Men selv fire kilometer er for kort. Hadde LIGO vært et enkelt Michelson-interferometer, hadde det ikke hørt noe, og lengre armer var det ikke praktisk å bygge den gangen. Løsningen var to grep som ganger opp det man har.

Lengde ganger tre hundre

Det første grepet er et ekstra speil i hver arm, like ved stråledeleren, som sammen med endespeilet danner et hulrom, et Fabry–Perot-hulrom, der lyset fanges. Lyset går fram og tilbake rundt tre hundre ganger før det slipper ut og møter lyset fra den andre armen, og den effektive veien blir rundt 1 200 kilometer i stedet for fire. Hver passering plukker opp litt mer av bølgens virkning på armlengden, så faseforskjellen ved utgangen blir tre hundre ganger større. Samtidig bygger lyset seg opp inne i hulrommene, og flere fotoner gir skarpere måling.

Grepet har en innebygd grense som også forklarer formen på LIGOs følsomhet. Lyset tilbringer rundt fire tusendels sekund i hulrommet, og en bølge som rekker en halv svingning på den tiden, snur mens lyset er underveis, så virkningen begynner å oppheve seg selv. Over noen hundre hertz faller følsomheten derfor, og det er én av grunnene til at LIGO hører best mellom noen titalls og noen hundre hertz, nettopp der kompakte par kvitrer.

Effekt ganger tjue tusen

Det andre grepet gjelder lyset selv. Målingen står og faller på hvor nøyaktig man kan avgjøre om utgangen er mørk, og den avgjørelsen er statistisk: fotoner kommer ett og ett, tilfeldig fordelt i tid, og med få fotoner er det umulig å skille en svak lysning fra støyen i tellingen. Usikkerheten faller med kvadratroten av antall fotoner, så mer laserlys gir skarpere striper. Laseren som sendes inn, er på rundt 40 watt, og LIGO trenger nærmere 750 kilowatt i armene. Ingen laser gir så mye, så i stedet står et ekstra speil mellom laseren og stråledeleren som sender lyset som kommer tilbake fra armene, inn igjen. Nesten alt lyset som ikke slipper ut den mørke porten, gjenbrukes, og effekten inne i instrumentet bygges opp til nesten tjue tusen ganger det laseren gir.

Speilene og stillheten

Speilene i endene, testmassene, er sylindre av ultrarent kvartsglass på 40 kilo, med belegg lagt på i lag på nanometer, som reflekterer alt lys unntatt ett av fem millioner fotoner. Hver av dem henger nederst i en firedobbelt pendel: fire masser under hverandre, de to øverste av metall på 20 kilo, de to nederste av glass på 40, og hvert ledd demper svingninger fra leddet over. Til sammen gjør pendelen vibrasjoner fra opphenget hundre millioner ganger mindre før de når speilet. Pendelen henger igjen i et aktivt system som virker som støydempende hodetelefoner: seismometre rundt anlegget måler bakkens bevegelse, en datamaskin regner ut motbevegelsen, og hydraulikk flytter hele opphenget slik at jordskjelv, trafikk og tidevann kanselleres før de når pendelen.

Lyset går i vakuum, og vakuumet er blant de største og reneste som finnes: 10 000 kubikkmeter ved en billiondel av en atmosfære, bare overgått av LHC ved CERN, som kapitlet om ingeniørkunsten der beskriver. Uten vakuum ville luft bryte lyset, lyd sette speilene i sving og støv legge seg på belegget, der laseren ville fordampe det og ødelegge et speil til to millioner dollar. Å pumpe rørene ned tok 40 døgn, med rørveggene varmet til 150–170 grader i 30 døgn for å drive ut gass fra stålet. Armene er lange nok til at jordkrumningen betyr noe: over fire kilometer krummer bakken mer enn en meter, og fundamentet er lagt slik at lysveien er rett uansett.

Støyregnskapet

Følsomheten er en kurve over frekvens, og den formes av tre fiender. Nederst, under noen titalls hertz, dominerer bakken: seismisk uro, og selv tyngdekraften fra luftmasser og bølger som flytter seg, som ingen pendel kan skjerme mot. I midten er det varmen: atomene i speiloverflatene og i opphengstrådene beveger seg termisk, og den bevegelsen er en ekte forflytning av speilet. Øverst er det lyset selv, tellestøyen i fotonene, som effekten er skrudd opp for å dempe. Advanced LIGO angrep alle tre: pendelen og den aktive isolasjonen mot bakken, nye speilmaterialer og tråder av kvartsglass mot varmen, mer lys mot tellestøyen, og kurven som kom ut, har sitt beste område mellom rundt 50 og noen hundre hertz. Det er i det vinduet alt som er hørt, har kommet inn.

To detektorer, ti tusendels sekund

LIGO er to nesten like instrumenter, ett i Hanford i staten Washington og ett i Livingston i Louisiana, rundt 3 000 kilometer fra hverandre. En gravitasjonsbølge går med lysets fart, og lyset bruker ti tusendels sekund på den avstanden. Et ekte signal må derfor vise seg i begge detektorene innenfor ti millisekunder, med samme form, og med en tidsforskjell som svarer til hvor på himmelen det kom fra. En lastebil i Louisiana gjør ingenting i Washington. Det er grunnen til at LIGO fra begynnelsen ble bygd som to; ett instrument hadde aldri kunnet skille en bølge fra en lokal rystelse, uansett hvor godt det var.

Rundt hvert anlegg står i tillegg et nett av sensorer som måler alt annet enn bølger: seismometre, mikrofoner, magnetometre, temperatur- og strømmålere, og tusenvis av kanaler som følger instrumentet selv, som om laserstrålene treffer speilene midt på. Gir noen av disse utslag når hovedkurven gjør det, forkastes dataene. Tidsforskjellen mellom detektorene gir også en grov retning, en ring på himmelen, som kapitlet om nettverket regner ut.

Malsøket

De fleste signaler ligger dypt nede i støyen, og det man leter etter, er ikke en topp, men en form. Relativitetsteorien gir bølgeformen for et kompakt par som funksjon av massene og spinnene deres, dels ved tilnærmede formler for innspiralen, dels ved numeriske løsninger av Einsteins likninger for de siste omløpene og sammensmeltingen. Av dette lages en bank med rundt 250 000 bølgeformer, maler, som dekker alle masser og spinn detektorene kan tenkes å høre. Hver mal glides over dataene, og der en mal passer, summeres alle svingningene i signalet opp til én tydelig topp mens støyen, som ikke har formen, midler seg ut. Metoden heter matched filtering, og den gjør at et signal som er usynlig i rådataene, kan stikke opp med signal-til-støy-forhold på tjue og mer. GW150914 var uvanlig sterkt og synlig alt etter filtrering, men også det ble målt mot maler.

Malsøket har en åpenbar svakhet: det finner bare det man har regnet ut på forhånd. Derfor kjøres samtidig søk uten mal, som bare ser etter overskudd av energi som opptrer i begge detektorene samtidig og med samme form. GW150914 ble først fanget av et slikt søk, innen tre minutter etter at bølgen passerte, før noen mal var prøvd. Rekonstruksjonen fra det malfrie søket og den beste malen fra relativitetsteorien la seg oppå hverandre.

Falske alarmer telles, ikke antas

Hvor sikker er man på at en topp ikke er tilfeldig? Svaret regnes ut fra dataene selv. Forskyver man Hanford-dataene mot Livingston-dataene med mer enn ti millisekunder, kan ingen ekte bølge lenger falle sammen i begge, og alt som likevel faller sammen, er støy som tilfeldigvis ligner. Gjør man dette millioner av ganger med ulike forskyvninger, får man hundretusener av år med kunstig bakgrunn, for GW150914 rundt 600 000 år, og man kan telle hvor ofte støyen alene lager en topp som er like høy som kandidaten. For GW150914 var svaret sjeldnere enn én gang på 203 000 år, som svarer til 5,1 sigma i den språkbruken kapitlet om kollisjonen ved CERN forklarer. Tallet sier bare at hendelsen ikke var støy; hva den var, sier det ingenting om.

Konvolutten

Det siste leddet er en øvelse som sier mer om feltets selvdisiplin enn noe instrument. Under den felles kjøringen fra juli 2009 til oktober 2010 hadde noen få personer i samarbeidet fullmakt til å legge falske signaler inn i dataene, uten å si det til noen, og skrive fasiten i en forseglet konvolutt. Den 16. september 2010 kom det en sterk kandidat: en kvitring som passet et kompakt par mellom 60 og 180 millioner lysår borte, tilsynelatende fra stjernebildet Store hund, og hendelsen fikk kallenavnet «Big Dog». Alle visste at den kunne være en injeksjon, og alle var enige om å behandle den som ekte.

I et halvt år gjennomgikk samarbeidet dataene, kjørte alle kontrollene, varslet teleskoper, og skrev en vitenskapelig artikkel om den første direkte påvisningen av gravitasjonsbølger. Artikkelen ble stemt over og godkjent. Så ble konvolutten åpnet på et fellesmøte 14. mars 2011: signalet var lagt inn. Skuffelsen var ekte, og det var poenget også. Hele kjeden, fra rådata til ferdig artikkel, var prøvd fra ende til annen på noe alle visste kunne være falskt, og den holdt. Da det ekte signalet kom fem år senere, var det ingen som trengte å lure på om prosedyren fungerte.

Hva som gjenstår når støyen er utelukket

De fire leddene gir sammen et svar på om noe kom fra rommet: to detektorer innenfor ti millisekunder, miljøkanalene stille, en form som passer relativitetsteorien og som også et malfritt søk finner, og en falsk-alarm-rate regnet fra dataene. Det de ikke svarer på, er hva det var. At kurven passer et par av svarte hull, sier ennå ikke at ingenting annet kunne passe. Den slutningen krever at man leser fysikk ut av bølgeformen, og det gjør kapitlet om hvordan vi vet.

Kurven

Bølgen nådde Livingston først og Hanford sju millisekunder senere, og i begge så den ut som kvitringen kapitlet om kildene beskrev, en svingning som stiger i frekvens og styrke, og så noe det kapitlet ikke tok med: en brå topp, noen raskt dempede svingninger og stillhet. Frekvensen gikk fra 35 til rundt 150 hertz i løpet av to tideler av et sekund, og videre til 250 i selve smellet. Den største tøyningen var 1,0 × 10⁻²¹. Signal-til-støy-forholdet etter malsøk var 24, og den tidsforskjøvne bakgrunnen kunne lage noe slikt sjeldnere enn én gang på 203 000 år. Det er 5,1 sigma. Kandidaten ble meldt innen tre minutter av det malfrie søket forrige kapittel beskrev; ingen visste ennå hva den var.

Systemet for blindinjeksjoner var ikke i drift. Innkjøringen før den første kjøringen med de ombygde detektorene pågikk, og instrumentene var alt mer følsomme enn Initial LIGO noen gang hadde vært. Det første samarbeidet gjorde, var å lete etter en grunn til å forkaste hendelsen: miljøkanalene ved begge anlegg, instrumentets egne kanaler, alle tegn på at en feil kunne lage en slik kurve to steder samtidig. Ingen ble funnet.

Det kurven inneholdt

Malsøket og den etterfølgende, langt grundigere analysen ga massene: to svarte hull på rundt 36 og 29 solmasser, som ble til ett på 62. Regnestykket går ikke opp, og det er poenget. 36 pluss 29 er 65, og tre solmasser mangler. De ble til gravitasjonsbølger, det meste i løpet av brøkdelen av et sekund, og effekten i toppen var større enn den samlede lysstyrken til alle stjerner og galakser i det synlige universet. Til sammenligning gjør sola om to milliarddeler av en billiondel av massen sin til lys hvert sekund.

Avstanden var 410 megaparsec med stor usikkerhet, rundt 1,3 milliarder lysår, som svarer til et rødskift på 0,09. Bølgene forlot kilden på en tid da livet på jorda var i ferd med å bli flercellet. Det svarte hullet som ble igjen, roterer, som Roy Kerr forutsa matematisk i 1963, og det var det første beviset på at par av svarte hull på titalls solmasser finnes og smelter sammen. Røntgendobbeltstjernene i Melkeveien hadde gitt svarte hull på rundt ti solmasser, og de tyngste, omstridte kandidatene i nabogalakser lå under 35; et par så tungt som dette var nytt.

Fem måneder i stillhet

Rykter begynte å sirkulere om høsten, men samarbeidet ventet. Analysen ble gjort på nytt med flere metoder, bakgrunnen ble regnet med mer data, og hver kanal som kunne ha laget et falskt signal, ble gått etter. Artikkelen med over tusen forfattere ble skrevet, gjennomgått og sendt til Physical Review Letters, som godtok den. Først 11. februar 2016, nesten fem måneder etter hendelsen, ble den lagt fram på en pressekonferanse i Washington. Forsiktigheten hadde en historie: Webers falske alarmer på 1970-tallet, og konvolutten fra 2011, som hadde vist at et samarbeid kan overbevise seg selv.

I 2017 gikk Nobelprisen i fysikk til Rainer Weiss, som hadde tegnet detektoren og analysert støyen førti år tidligere, og til Barry Barish og Kip Thorne, den ene for å ha gjort prosjektet til en organisasjon som kunne bygge det, den andre for teorien som gjorde signalet gjenkjennelig. Ronald Drever, som bygde de første prototypene, døde i mars 2017, etter å ha fått oppleve påvisningen. Priser gis til høyst tre, og bak dem sto over tusen forskere i mer enn tjue land.

Ikke alene

Mens analysen av den første hendelsen pågikk, kom den neste. Andre juledag 2015 fanget begge detektorene et svakere signal fra to svarte hull på rundt 14 og 8 solmasser, 440 megaparsec unna, som ble til ett på 21. Signal-til-støy-forholdet var 13, om lag halvparten av det første, men kurven lå i båndet i nesten ett sekund, fra 35 til 450 hertz, med rundt 55 svingninger for malsøket å kjenne igjen. Lettere par kvitrer svakere, men lenger, og lengden er det som gjør at malen finner dem.

Den tredje kom 4. januar 2017, tidlig i den andre kjøringen: rundt 31 og 19 solmasser, 880 megaparsec unna, dobbelt så langt som den første, med falsk alarm sjeldnere enn én på 70 000 år. Tre hendelser på halvannet år, alle par av svarte hull med samlet masse på titalls solmasser, viste at GW150914 var det første eksemplaret av en populasjon. Hvor stor den er, og hva den forteller, er kapitlet om nettverket.

Én kurve, seks spørsmål

Den fulle analysen sammenligner kurven med bølgeformer regnet ut fra Einsteins likninger for hver tenkelig kombinasjon av masser og spinn, og finner de kombinasjonene som passer. Det gir tallene med usikkerheter, og det er slik 36 og 29 ble til. Men hovedkonklusjonen, at det var to svarte hull, avhenger ikke av den maskinen. Den følger av seks spørsmål som kan stilles til kurven med Keplers lov, Newtons tyngdekraft og én formel fra relativitetsteorien, og LIGO publiserte et eget arbeid som viser nettopp det. Rekkefølgen er: hva sier tonen om massen, hva sier toppfrekvensen om avstanden mellom objektene, hva sier den avstanden om størrelsen deres, hva sier etterklangen om det som ble igjen, hva sier styrken om avstanden til jorda og tidsforskjellen om retningen, og hva er utelukket.

Tonen og stigningen gir massen

Et par som spiraler inn, stråler bort energi i et tempo som relativitetsteorien gir, og tempoet bestemmer hvor fort tonen stiger. Måler man frekvensen f på et tidspunkt og hvor fort den stiger, ḟ, får man ut én masse: kvitringsmassen M_c, en bestemt blanding av de to massene som er den eneste kombinasjonen innspiralen røper. Den avhenger ikke av avstanden, for avstanden endrer styrken, ikke tempoet. For GW150914 gir frekvensene i kurven en kvitringsmasse på rundt 30 solmasser målt herfra; hjemme hos kilden er den ni prosent mindre, fordi universets utvidelse har strukket bølgen på veien, og det rødskiftet trekkes fra til slutt. Er de to massene like, er samlet masse 2^(6/5) ganger kvitringsmassen, og er de ulike, er den større, så paret veide minst 70 solmasser til sammen. Det er over tjue ganger så mye som noen kjent nøytronstjerne veier.

Toppfrekvensen gir avstanden mellom dem

Tonen sluttet å stige som en innspiral ved rundt 150 hertz, og siden bølgen svinger to ganger per omløp, gikk de to objektene da 75 ganger rundt hverandre i sekundet. Keplers tredje lov knytter omløpstid til masse og avstand, og med en samlet masse på 70 solmasser gir 75 omløp i sekundet en avstand mellom sentrene på rundt 350 kilometer. To objekter som til sammen veier 70 soler, gikk altså rundt hverandre 75 ganger i sekundet med 350 kilometer mellom seg, og farten deres var en betydelig brøkdel av lysets; pressemeldingen sier «nesten halve».

Kompaktheten utelukker alt annet

Argumentet som avgjør saken, ligger i kompaktheten. To objekter med sentre 350 kilometer fra hverandre må hver for seg være mindre enn 175 kilometer i radius, ellers hadde de rørt hverandre før. Er massene rundt 35 solmasser hver, er Schwarzschild-radien, den minste størrelsen noe med den massen kan ha uten å være et svart hull, 103 kilometer. Objektene var altså bare tre–fire av sine egne Schwarzschild-radier fra hverandre, under det dobbelte av summen av dem. Er massene ulike, blir paret enda trangere målt i sine egne radier, og den letteste må uansett veie over elleve solmasser, tre–fire ganger nøytronstjernegrensen. Hva kan være så tungt og så lite? Ingen nøytronstjerne: den øvre grensen ligger rundt to til tre solmasser, som kapitlet om stjerner og svarte hull forklarer, så et par av dem kan ikke veie 70. Et par av en nøytronstjerne og et svart hull ville ha smeltet sammen ved lavere frekvens enn 150 hertz. Hvite dverger er på jordas størrelse og hadde rørt hverandre ved toner under én hertz, noen hundre ganger lavere, og vanlige stjerner ved under en tusendels hertz, som kapitlet om kildene viste. Det eneste kjente som får plass, er svarte hull.

Slutningen er streng i én retning og åpen i en annen. Den viser at objektene var minst så kompakte som svarte hull, og at ingenting kjent annet enn svarte hull er det. Den utelukker ikke i seg selv hypotetiske objekter ingen har sett, som ville vært like kompakte. Ringdown, etterklangen etter smellet, gjør den døren smal.

Etterklangen: det som ble igjen

Etter toppen svinger kurven noen få ganger med raskt avtagende styrke og dør ut. Det nye objektet er skjevt etter sammensmeltingen og rister seg til ro. Relativitetsteorien sier at et forstyrret svart hull svinger på bestemte måter, som en malmklokke som slås an, og at grunntonen og hvor fort den dør ut, avhenger bare av hullets masse og spinn. For GW150914 lå etterklangen på rundt 250 hertz og døde ut på rundt fire tusendels sekund, og det svarer til et roterende svart hull på rundt 67 solmasser slik det måles herfra, 62 hjemme hos kilden når rødskiftet er trukket fra, med spinn rundt 0,7 av det største mulige. Akkurat så mye skulle 36 pluss 29 minus de tre solmassene som ble til bølger, gi.

Den overensstemmelsen veier tungt. Massen leses av innspiralen, av tonen og hvor fort den stiger, og massen leses av etterklangen etter sammensmeltingen, ringdown, med en helt annen del av teorien som beskriver et ferdig svart hulls svingninger. De to stemmer. Artikkelen som testet relativitetsteorien på hendelsen, fant nettopp at sluttmassen og spinnet fra de to delene av signalet er innbyrdes konsistente med det teorien gir for et par svarte hull. Et objekt med overflate ville ventelig ha ringt annerledes. Med styrken signalet hadde, kan det ikke skilles skarpt fra et svart hull, men alt som ble målt, passer. Om innsiden av horisonten sier etterklangen ingenting.

Styrken gir avstanden, og tidsforskjellen retningen

Når kvitringsmassen er kjent fra tempoet, er styrken det eneste som står igjen å forklare, og styrken faller med avstanden, som første kapittel viste. Ved 150 hertz og en kvitringsmasse på 30 gir en tøyning på 10⁻²¹ en avstand på rundt tusen megaparsec hvis paret vendte flatsiden mot jorda og lå rett over detektoren. Det gjorde det trolig ikke. En bane sett fra kanten gir svakere bølger enn samme bane sett ovenfra, og detektoren hører ulikt godt i ulike retninger, så samme styrke kan bety en fjern kilde vendt mot jorda eller en nærmere vendt bort. Den fulle analysen veier alle orienteringer og lander på 410 megaparsec, med usikkerhet på rundt førti prosent begge veier. Det er 1,3 milliarder lysår, og et rødskift på 0,09, som betyr at massene målt her er ni prosent større enn de var ved kilden.

Retningen kommer fra de sju millisekundene mellom Livingston og Hanford. Én tidsforskjell peker ut en ring på himmelen, og med bare to detektorer i 2015 ble det et buestykke av en slik ring på 610 kvadratgrader, det meste på den sørlige himmelen. Ringen regnes ut av tidsforskjellen alene, og flere detektorer klipper den til en flekk, som kapitlet om nettverket viser.

Det som ble utelukket

Kjeden over sier hva det var. Like viktig er listen over hva det ikke var. Instrumentet er utelukket: kurven sto i to detektorer 3 000 kilometer fra hverandre, innenfor lysets reisetid, og alle miljø- og instrumentkanaler var stille. Injeksjon er utelukket: ordningen var ikke i drift. Nøytronstjerner veier for lite og ville ha smeltet sammen ved lavere tone. En støytopp av den størrelsen kommer sjeldnere enn én gang på 203 000 år, og det malfrie søket fant samme form uten mal. Og hele kurven, fra innspiral gjennom sammensmelting til ringdown, passet løsningen av Einsteins likninger for to svarte hull uten at noen del av den måtte forklares bort. I denne forstand sier fysikere at de vet: hver del av kurven peker samme vei, og ingenting kjent peker en annen.

Hundre sekunder

Signalet GW170817 kom 17. august 2017 klokka 12.41.04 UTC, mot slutten av den andre observasjonskjøringen, og det så annerledes ut enn alt før. Kvitringen lå i båndet i rundt hundre sekunder og gikk gjennom hele det området LIGO hører. Fra kapitlet om kildene følger det at paret var lett: kvitringsmassen ga en samlet masse på 2,74 solmasser, med komponenter mellom 1,17 og 1,60. Det er nøytronstjernenes område: for tungt for hvite dverger, som dessuten er for store til å nå så høye toner, og for lett for svarte hull av den typen som var sett. Signal-til-støy-forholdet var 32,4, det sterkeste til da, og falsk-alarm-raten under én per 80 000 år.

For første gang var det tre detektorer i gang. Virgo, det europeiske interferometeret med tre kilometer lange armer utenfor Pisa, hadde begynt sin første kjøring etter ombygging to uker tidligere. Virgo hørte nesten ingenting, fordi kilden lå nær en blind retning for den, og nettopp det svake signalet der, sammen med styrke og tid i de to LIGO-detektorene, klippet ringen på himmelen fra forrige kapittel til en flekk på 28 kvadratgrader, og avstanden fra styrken var bare 40 megaparsec, 130 millioner lysår, den nærmeste kilden som var hørt. Et lite felt og en kort avstand er nøyaktig hva teleskoper trenger.

1,7 sekunder

Mens LIGOs programvare fanget signalet, registrerte NASAs Fermi-satellitt et kort gammaglimt, GRB 170817A, 1,74 sekunder etter sammensmeltingen. Sammenfallet i tid og retning var i seg selv så usannsynlig som tilfeldighet at varslene gikk ut til teleskoper verden over samme dag. Elleve timer etter sammensmeltingen ble en ny lyskilde funnet i utkanten av galaksen NGC 4993, innenfor flekken og på riktig avstand. Røntgen kom etter ni dager, radio etter seksten. Rundt sytti observatorier og lag deltok, på bakken og i rommet, og det ble den mest observerte enkelthendelsen i astronomiens historie.

De 1,7 sekundene er i seg selv en måling. Gravitasjonsbølgene og gammastrålingen hadde gått 130 millioner år, og kom fram nesten samtidig. Hadde gravitasjonen gått bare litt saktere eller fortere enn lyset, ville forspranget vært målt i år. Forsinkelsen kan dessuten skyldes at gammaglimtet ble sendt ut litt etter sammensmeltingen, så artikkelen gir en grense i begge retninger: forskjellen mellom gravitasjonens fart og lysets ligger mellom −3 × 10⁻¹⁵ og +7 × 10⁻¹⁶ av lysfarten, noen få billiarddeler i begge retninger. Det er en av de strengeste testene relativitetsteorien har gjennomgått, og den utelukket en hel familie av alternative gravitasjonsteorier som forutsa en annen fart.

Kilonovaen og gullet

Lyset som ble funnet i NGC 4993, var ikke en supernova. Det ble rødt og bleknet i løpet av dager, og det var akkurat hva teorien hadde forutsagt for en kilonova: en sky av materie slynget ut fra sammensmeltingen, så rik på nøytroner at atomkjerner vokser ved å fange dem raskere enn de rekker å henfalle. Det er r-prosessen, og den lager de tyngste grunnstoffene, blant dem gull, platina og uran. Lyset kommer fra den radioaktive nedbrytningen av de nylagde kjernene, og fargen og tempoet røper hva som er laget. Analysen fant to komponenter i skyen, én av lettere og én av tyngre r-prosess-stoff, og konkluderte med at slike sammensmeltinger er en dominerende kilde til r-prosess-grunnstoffene i universet.

Det svarte på et spørsmål som hadde stått åpent i tiår: hvor omtrent halvparten av grunnstoffene tyngre enn jern blir til. Supernovaer alene lager for lite av dem, og modellene hadde lenge pekt mot nøytronstjerner som kolliderer. Etter 17. august 2017 var det sett, og gullet i en ring har med rimelig sannsynlighet vært gjennom nøyaktig den prosessen som ble sett i NGC 4993, i en kollisjon lenge før sola ble til.

Sirenen

Hendelsen ga også en måling som knytter temaet til kosmologien. Styrken i en gravitasjonsbølge gir avstanden direkte, fordi kvitringsmassen fra tempoet fastlegger hvor sterk kilden var, som forrige kapittel viste. Da er kilden en standardsirene: en lyd man vet styrken på, og derfor kan måle avstanden til. Sirener trenger ingen avstandsstige av stjerner og supernovaer med kjent lysstyrke, og alle de systematiske feilene som følger med den. Kjenner man i tillegg vertsgalaksen, gir spekteret dens rødskift, altså hvor fort den fjerner seg, og fart delt på avstand er Hubble-konstanten.

NGC 4993 ga 70 kilometer i sekundet per megaparsec, med usikkerhet pluss tolv og minus åtte. Tallet ligger midt mellom de to leirene i Hubble-spenningen, 67 fra bakgrunnsstrålingen og 73 fra avstandsstigen, som Webb-temaets kapittel om de to måleresultatene går gjennom, og usikkerheten er for stor til å skille dem. Det er én sirene, og med noen titalls hendelser med kjent vertsgalakse ville metoden kunne avgjøre spørsmålet uavhengig av begge de andre, og det er en av grunnene til at hver ny nøytronstjernehendelse jages av teleskoper.

Fire detektorer og en femte i vente

Nettverket består i dag av de to LIGO-detektorene i Hanford og Livingston, Virgo ved Pisa med armer på tre kilometer, og KAGRA i Japan, som er bygd under fjellet i Kamioka-gruven med armer på tre kilometer og speil som kjøles ned for å dempe den termiske støyen kapitlet om instrumentet beskrev. GEO600 utenfor Hannover, med armer på 600 meter, er for kort til å høre de fjerne hendelsene, men har vært teknologiens prøvebenk siden 1997. Nettverket gir mer enn flere ører: hver detektor gir én ankomsttid og én styrke, og med tre eller flere skjæres ringene på himmelen til flekker små nok til at et teleskop kan lete i dem, slik GW170817 viste.

Sammen utgjør LIGO Scientific Collaboration og Virgo-samarbeidet rundt 1 500 forskere som driver detektorene og analyserer dataene. Siden den tredje kjøringen i 2019 har detektorene også sendt offentlige varsler innen minutter etter en kandidat, med foreløpig retning, avstand og klassifisering, slik at teleskoper kan følge opp mens lyset ennå er der.

Fra ring til flekk

Én detektor hører, men ser ikke hvor. Retningen kommer av at bølgen når stedene til ulik tid, høyst ti millisekunder fra hverandre for Hanford og Livingston, som kapitlet om signal og støy viste. En gitt forsinkelse peker på en ring på himmelen: alle retninger som danner samme vinkel med linja mellom de to stedene. For GW150914 var forsinkelsen sju millisekunder, og ringen lå rundt 46 grader fra linja. Målt til et brøkdels millisekund gir det en tynn ring, og styrken og fasen i de to detektorene, som avhenger av hvordan bølgen treffer L-ene, klipper ringen ned til en bue. Til sammen ble det et område på 610 kvadratgrader på den sørlige himmelen, rundt 3 000 fullmåner.

En tredje detektor gir en ny ring, og to ringer skjærer hverandre i to punkter. En fjerde velger mellom dem. For GW170817 gjorde Virgo jobben på en uventet måte: kilden lå nær en blind retning for den, og det svake signalet der, sammen med styrke og tid i LIGO, klippet ringen til flekken på 28 kvadratgrader som forrige kapittel fortalte om. Med flere detektorer blir også avstanden bedre bestemt, fordi styrken i hver L avhenger av retningen, og retningen nå er kjent.

Kjøringene

Detektorene lytter i kjøringer på måneder, avbrutt av ombygginger som løfter følsomheten. Den første, O1, gikk fra september 2015 til januar 2016 og ga tre hendelser, alle par av svarte hull. O2 varte til 25. august 2017, og åtte dager før slutten kom GW170817. O3 begynte i april 2019, ble avbrutt av pandemien i mars 2020, og hadde da gitt hendelser i et tempo på over én i uka, blant dem ett nytt nøytronstjernepar, de første parene av nøytronstjerne og svart hull, og et objekt i massegapet mellom de tyngste nøytronstjernene og de letteste svarte hullene, observert i august 2019 og kunngjort i juni 2020. O4 begynte i mai 2023, og i mars 2025 passerte den 200 påvisninger i én kjøring. Den første hendelsen tok fem måneder å bekrefte; i O4 kommer de flere i uka.

Katalogen over bekreftede hendelser, GWTC, oppdateres for hver kjøring og er åpen for alle. Fra september 2015 til mars 2020 inneholdt den 90 hendelser, og i september 2026 står 391 på nett, med målte masser, avstander og spinn for hver. Veksten følger regelen fra første kapittel: litt bedre følsomhet gir et mye større volum, og dermed mange flere hendelser per år.

Hva populasjonen sier

Nesten alle hendelsene er par av svarte hull, og massene deres spenner fra under ti til over hundre solmasser. Før 2015 var svarte hull kjent fra røntgenkilder i Melkeveien, alle på under noen titalls solmasser, og fra galaksesentre, på millioner og milliarder. Klassen på tretti til seksti solmasser var ny med GW150914, og den har vist seg å være vanlig. Det reiser spørsmålet om hvordan slike par blir til: to tunge stjerner som utvikler seg sammen og begge kollapser uten å sprenge hverandre fra hverandre, eller svarte hull som finner hverandre i tette stjernehoper. Fordelingen av masser og spinn i katalogen er det som skal skille de to, og den er ennå ikke entydig.

Nøytronstjerneparene er få, som ventet: de er lettere, høres kortere unna, og gir derfor færre hendelser per år. Massegapet, det tilsynelatende fraværet av objekter mellom rundt 2,5 og 5 solmasser, var kjent fra røntgenkildene, og gravitasjonsbølgene har nå funnet objekter i det. Om gapet er ekte og fylles av sjeldne unntak, eller om det var en effekt av hvordan røntgenkildene ble funnet, står åpent, og det er ett av spørsmålene katalogen vokser seg fram mot å svare på.

Et spekter, som lys

Frekvensen til en gravitasjonsbølge settes av kilden, og kilden settes av massen. Par på titalls solmasser rører hverandre ved hundrevis av hertz, og det er LIGOs bånd. De supermassive svarte hullene i galaksesentre, på millioner av solmasser, rører hverandre ved millihertz: én svingning på et kvarter. Slike par som ennå er langt fra hverandre, med omløpstider på år, synger i nanohertz. Hvert bånd har sine kilder, og hvert bånd krever sitt instrument, av samme grunn som kapitlet om instrumentet ga: lyset må rekke fram og tilbake i armen før bølgen snur. For millihertz må armene være millioner av kilometer, og da må detektoren ut i rommet; for nanohertz holder ingen arm, og da må man bruke noe naturen alt har lagt ut.

Bakken: lengre armer, dypere ned

Følsomheten til dagens detektorer kan ennå tidobles, og gevinsten er større enn den ser ut. Som første kapittel viste, hører en ti ganger mer følsom detektor ti ganger så langt og dermed tusen ganger så stort volum. Det er nok til å høre nesten hver sammensmelting av svarte hull på stjernemasse, ut til rødskift rundt 20. To prosjekter sikter dit, og et tredje gir nettverket retning. LIGO India er en tredje LIGO-detektor med armer på fire kilometer, i prinsippet godkjent av indiske myndigheter i 2016. Den skal gi nettverket et fjerde par ører langt fra de tre andre, og dermed langt bedre retning. Cosmic Explorer er en amerikansk detektor med armer på 40 kilometer, ti ganger LIGOs, og en søster på 20, anbefalt som neste amerikanske observatorium i mars 2024 og planlagt for 2030-tallet. Lengre armer gir større ΔL for samme h, uten at støyen øker, og det er den enkleste veien til følsomhet som finnes.

Einstein Telescope er det europeiske svaret: en detektor under jorda, der bakkens uro og tyngdekraftens variasjoner fra luftmasser er mindre. Armene er ti kilometer lange og lagt i en trekant, slik at tre interferometre deler tunneler. Under jorda faller den seismiske støyen som setter LIGOs nedre grense. Det åpner båndet nedover mot noen få hertz, der tunge par kvitrer og der par av nøytronstjerner kan følges i timer før de smelter sammen. Stedet, ett av tre kandidater på Sardinia, i grenseområdet Maas–Rhinen og i Lausitz, skal velges i 2027, og observasjonene er planlagt fra tidlig på 2040-tallet.

Rommet: LISA

LISA, Laser Interferometer Space Antenna, ble vedtatt av ESA 25. januar 2024 og skal skytes opp i 2035. Den er tre romfartøy i en likesidet trekant med sider på 2,5 millioner kilometer, mer enn seks ganger avstanden til månen. De følger jorda i banen rundt sola og sender laserlys til hverandre. Prinsippet er det samme som på bakken: en bølge endrer avstandene mellom fartøyene, og lysets reisetid røper det. Alt annet er annerledes. Ingen speil kan holdes i ro på millioner av kilometer, så hvert fartøy bærer frie testmasser inni seg og styrer seg selv rundt dem. Lyset som kommer fram, er så svakt at det må forsterkes og sendes videre i stedet for å reflekteres.

Båndet er millihertz, og kildene er andre. LISA vil høre sammensmeltinger av supermassive svarte hull i galaksesentre over hele det observerbare universet, og med det hvordan de vokste. Den vil høre titusener av par av hvite dverger og nøytronstjerner i Melkeveien, som går rundt hverandre med perioder på minutter til timer, lenge før de smelter sammen. Og den vil høre svarte hull på stjernemasse som spiraler inn i supermassive, med bølgeformer som tegner geometrien rundt det store hullet i detalj.

Pulsarene som klokker

For nanohertz, bølger med perioder på år, finnes det ingen arm som er lang nok. Løsningen er den samme som Hulse og Taylor brukte i kapitlet om kildene: pulsarer er klokker. Millisekundpulsarer roterer hundrevis av ganger i sekundet med en jevnhet som konkurrerer med atomur, og pulsene deres krysser galaksen før de når et radioteleskop. En gravitasjonsbølge som passerer mellom pulsaren og jorda, endrer reisetiden, og pulsene kommer litt tidlig eller litt sent. Én pulsar kan ikke skille det fra sin egen uro. Titalls pulsarer i ulike retninger kan, fordi en bakgrunn av bølger gir et bestemt mønster i hvordan avvikene henger sammen mellom par av pulsarer, avhengig av vinkelen mellom dem. Mønsteret ble regnet ut på 1980-tallet og bærer navnet Hellings–Downs.

I juni 2023 la NANOGrav, det nordamerikanske samarbeidet, fram femten års timing av 67 pulsarer, og fant nettopp det mønsteret, med 3 til 4 sigma. Styrken og spekteret passer det man venter fra en bakgrunn av par av supermassive svarte hull over hele universet, i bane rundt hverandre med perioder på år. Andre kilder er ikke utelukket. Med 3 til 4 sigma er funnet sannsynlig og ikke avgjort, og det er det første tegnet på at det laveste båndet i spekteret også har lyd i seg.

Å høre, ikke se

Temaet om astrofotografi på denne siden begynner med et foton som slapp gjennom et smalbåndsfilter og traff en kamerasensor, og med spørsmålet om hvor det kom fra. Gravitasjonsbølgeastronomien stiller det samme spørsmålet til en annen sans. Nesten alt astronomien visste før 2015, var sett i ett eller annet bånd av lys; nøytrinoene fra sola og fra supernovaen i 1987 er unntakene. Alt som ikke sender lys, eller sender det bak støv og gass, var stengt. Bølgene går gjennom alt, fra det innerste i en sammensmelting til jorda, og de bærer massene og bevegelsene med seg. Med tre bånd i spekteret innen 2040, bakken, rommet og pulsarene, vil universet for første gang kunne høres fra hertz til nanohertz. Slik har det siden 1930-tallet gradvis kunnet ses fra radio til gamma.

Tre spørsmål

Det første spørsmålet var hva som skjelver. Svaret er romtidens geometri selv: en masse som endrer form eller bane, sender krusninger utover med lysets fart, og krusningene strekker og klemmer avstander på tvers av retningen de kommer fra, med en tøyning som er den samme uansett avstand mellom det man måler med. Romtiden er stiv, så bare kompakte par som spiraler inn, skjelver den nok, og da med en tone som stiger til de rører hverandre. Tunge par kvitrer i et brøkdels sekund, lette i minutter, etter én formel med kvitringsmassen i.

Det andre spørsmålet var hvordan man hører det. Svaret er lysets reisetid i to armer som sammenlignes med hverandre, ganget opp med tre hundre passeringer og lys resirkulert til nesten tjue tusen ganger effekten, i speil som henger i firedobbelte pendler i vakuum. To detektorer 3 000 kilometer fra hverandre skiller rommet fra kjelleren, maler regnet fra Einsteins likninger henter formen ut av støyen, og falske alarmer telles ved å forskyve dataene til ingen bølge kan passe. I 2010 skrev samarbeidet en artikkel om et signal som var lagt inn med vilje, og prosedyren holdt.

Det tredje spørsmålet var hva man vet når kurven er hørt. Tempoet tonen stiger i, gir massen; toppfrekvensen gir avstanden mellom objektene; den avstanden utelukker alt som er større enn et svart hull; etterklangen ringer som det svarte hullet innspiralen forutsier; styrken gir avstanden til jorda, og tidsforskjellen retningen. Med tre detektorer ble retningen en flekk, og i 2017 sto det en galakse med et nytt lys i flekken: gravitasjonens fart lik lysets, gull fra en kilonova, og en Hubble-konstant uten avstandsstige. Katalogen teller nå hundrevis av hendelser, og spekteret fortsetter nedover, til rommet og til pulsarene.

Fire hyller for påstandene

Ikke alt i de ni kapitlene står like støtt. Verb som «målt» og «sett» står sterkere enn «modellen sier», og «tyder på» svakere enn begge. Godt dokumentert betyr at flere uavhengige målinger peker samme vei og fagfeltet er enig. Sannsynlig betyr én god måling eller et klart flertallssyn med kjente forbehold. Hypotese er et foreslått svar som ikke er testet avgjørende. Utenfor rekkevidde er spørsmål dagens fysikk og dagens instrumenter ikke kan avgjøre. Et eksempel på skillet: at GW150914 var to svarte hull, er godt dokumentert, fordi hver del av kurven peker samme vei; avstanden til dem er bare sannsynlig, fordi styrken også avhenger av hvordan banen lå vendt mot jorda.

Det som står åpent

Katalogen har gitt flere spørsmål enn den har lukket. Hvor kommer parene av svarte hull på titalls solmasser fra: fra to tunge stjerner som utviklet seg sammen, eller fra hull som fant hverandre i tette stjernehoper? Massefordelingen og spinnene skal avgjøre det, og de er ennå ikke entydige. Er massegapet mellom nøytronstjerner og svarte hull ekte? Hva er den tyngste nøytronstjernen, og dermed hvordan oppfører materie seg ved tettheter ingen kan lage på jorda? Signalet fra to nøytronstjerner like før de rører hverandre bærer svaret, i hvordan de deformerer hverandre, og det krever mer følsomme detektorer.

Kosmologien venter på sirenene. Én hendelse ga 70 kilometer i sekundet per megaparsec med usikkerhet på over ti prosent; titalls hendelser med kjent vertsgalakse ville gitt et tall som verken lener seg på bakgrunnsstrålingen eller avstandsstigen, og som kunne avgjøre Hubble-spenningen. Og relativitetsteorien selv står til prøve i hver etterklang: et svart hull i Einsteins teori ringer med bestemte toner, og skulle en hendelse med stor styrke vise en overtone som ikke passer, ville det være det første tegnet på fysikk utenfor teorien. Ingen slik overtone er sett ennå. Hva som skjer innenfor horisonten når to hull blir ett, er utenfor rekkevidde, og forblir det til noen har en teori som forener gravitasjon og kvantefysikk.

Å lese et varsel

Siden 2019 sender detektorene offentlige varsler innen minutter etter en kandidat, og de kan leses med reglene fra kapitlene. En kandidat er ikke en hendelse før falsk-alarm-raten er regnet ut og bakgrunnen kontrollert; tall som «én per tusen år» er sterke, «én per måned» er ikke. Klassifiseringen, to svarte hull, to nøytronstjerner eller ett av hvert, er en foreløpig lesning av kvitringsmassen, og den kan endre seg. Himmelfeltet oppgis i kvadratgrader, og under hundre er lite nok til at teleskoper leter; tusen er ikke. Avstanden har store feilmarginer, av den grunnen kapitlet om hvordan vi vet ga. Og en hendelse blir først en del av katalogen etter måneder med analyse, med de samme kontrollene som i 2015. Det som står i katalogen, er hørt; det som står i varselet, er en kandidat.

Kompass og kart er to forskjellige oppgaver

Et kompass forteller hvilken retning nord er, men nord kan føre mot målet like gjerne som enda lenger bort fra det. Den som skal frem, trenger først informasjon om posisjonen i forhold til målet, og må så velge en kurs og holde den mens terrenget endrer seg. Dette er forskjellige oppgaver, også for dyr. Et kompass gir en referanseretning; et kart, i biologisk forstand, gir informasjon om posisjon. Kartet trenger ikke være et indre bilde med koordinater, for en regel som «dette signalet kjennetegner nordkanten av området mitt; svøm sørover» kan fungere som grov kartinformasjon. Navigasjon er arbeidet med å bruke slike opplysninger til å komme frem.

Skillet gjør det lettere å forstå hvorfor én oppdagelse ikke forklarer hele reisen. Et følsomt molekyl kan registrere et felt uten å vite hvor elven er, og et dyr kan ha arvede retningspreferanser uten å ha reist ruten før. Hva som er medfødt, lært og justert underveis, må undersøkes for den aktuelle arten og livsfasen.

Fuglen flyr ikke med bare ett instrument

Trekkfugler kan bruke sola, stjernehimmelen, mønstre av polarisert lys og magnetisk informasjon, og landskap og erfaring kan også være viktige. Polarisert lys betyr at lysets elektriske svingninger har en foretrukket retning; himmelens mønster kan gi en retningsreferanse, særlig omkring skumring. Et solkompass må dessuten ta høyde for at sola flytter seg gjennom dagen. Jeg tenker på dette som en vandrer som både ser terrenget, husker en rute og sjekker kompasset; kildene kan utfylle eller korrigere hverandre. Under overskyet himmel forsvinner noen holdepunkter, mens jordas felt fortsatt er til stede. Det betyr ikke at alle arter bruker alle signaler, eller at magnetismen alltid bestemmer kursen.

Hvor kommer feltet fra?

Langt under overflaten beveger elektrisk ledende materiale seg i jordas flytende ytre kjerne. Bevegelsen og de elektriske strømmene inngår i en geodynamo som opprettholder hoveddelen av magnetfeltet. Jorda oppfører seg i grove trekk som en stor magnet, men det ligger ikke en permanent stavmagnet inni den.

Feltlinjene i figuren er tegnede hjelpemidler som viser retningen en liten kompassnål ville stille seg langs dersom den kunne bevege seg fritt i tre dimensjoner. Linjene er ikke tråder dyret følger, og feltet blåser ikke fuglen sørover, men gir informasjon som et sanseapparat kan registrere.

Et magnetfelt har mer å fortelle enn nord

Tre egenskaper er særlig nyttige her. Retning sier hvor feltet peker i horisontalplanet, helning, også kalt inklinasjon, sier hvor skrått det går ned i eller opp av bakken, og styrke sier hvor kraftig feltet er. Nær jordoverflaten er styrken omtrent 25–65 mikrotesla. Modellen viser at feltet er vannrett ved magnetisk ekvator og blir brattere mot en magnetisk pol når breddegraden endres. Den er bevisst enkel: To steder på samme magnetiske bredde får identiske verdier, uansett lengdegrad, og modellen kan dermed ikke fortelle hvor på denne sirkelen et dyr befinner seg.

Det virkelige feltet er mer uregelmessig, og linjer med lik styrke og lik helning kan gi ulike kombinasjoner over et havområde. Men dette er ikke et feilfritt globalt koordinatnett: Signalene kan ligne hverandre flere steder, variere over tid og påvirkes lokalt. Et magnetisk kart må forstås sammen med andre holdepunkter.

Hvor kommer kvantefysikken inn?

Feltet rundt jorda kan beskrives med vanlig elektromagnetisme. Kvantespørsmålet gjelder hvordan et dyr registrerer det: Kan magnetfeltet påvirke elektronspinn i en lysdrevet reaksjon, slik at kjemien blir forskjellig når dyret snur seg? «Kvantenavigasjon» er inngangen til dette spørsmålet. Navnet betyr ikke at hele reisen er en kvanteprosess, eller at laksens sans allerede er forklart med samme mekanisme som fuglens.

Hvordan undersøker man en fugl som vil trekke?

I trekksesongen kan fugler vise uro og forsøke å bevege seg i bestemte retninger, og i kontrollerte orienteringsforsøk registrerer forskerne hvilke retninger dyrene velger. Spoler rundt forsøksrommet gjør det mulig å endre magnetfeltet uten å flytte fuglen eller snu selve rommet. Det avgjørende er sammenligningen. Dersom fuglens foretrukne retning følger en dreining av feltet mens andre holdepunkter holdes like, er det et sterkt tegn på at magnetisk informasjon inngår. Forskerne må bruke mange observasjoner, kontrollgrupper og metoder som hindrer at forventningene deres påvirker registreringen. Én fugl som hopper mot sør, er ikke nok.

Nord og sør er ikke nødvendigvis pluss og minus

Et vanlig turkompass bruker polaritet: Den merkede enden vender mot magnetisk nord. Klassiske forsøk med rødstrupe viste en annen egenskap: Fuglen kunne bruke feltaksens helning i forhold til tyngderetningen. Det kalles et inklinasjonskompass.

I figuren ligger poenget i den skrå linjen: snus hele feltpilen, peker pilen motsatt vei, mens den skrå aksen ligger akkurat som før, og et ideelt inklinasjonskompass gir samme informasjon i begge tilfeller. Endres derimot helningen fra positiv til negativ, bytter den nedoverhellende enden side. På den nordlige magnetiske halvkula heller aksen ned mot den nærmeste magnetiske polen, på den sørlige ned mot den andre, og derfor er retning mot polen og mot ekvator de vanlige betegnelsene. Rundt magnetisk ekvator, der feltet ligger nesten vannrett, er skillet svakere. Dyret trenger ikke å regne ut en vinkel i grader for å bruke forskjellen.

Hvorfor er lyset et spor?

At orienteringen i mange forsøk avhenger av lysforhold, gjør lysfølsom kjemi interessant. Kryptokrom er en familie proteiner som kan reagere på lys. En variant fra rødstrupe, CRY4, har vist magnetisk følsom fotokjemi i laboratoriet. Forskerne kunne også endre bestemte deler av proteinet og undersøke hvordan elektronoverføringen ble påvirket. Det er et konkret funn på molekylnivå, men fortsatt et stykke fra et isolert protein til en fungerende sans i et levende øye. Proteinet må være plassert og koblet slik at retningsinformasjon bevares, og cellene må gjøre den kjemiske forskjellen lesbar for nervesystemet. Hvordan et eventuelt magnetisk synsinntrykk ville se ut, er heller ikke kjent.

Et kart kan bruke andre nervebaner enn et kompass

Et dyr kan ha mer enn én magnetisk kanal. Trigeminusnerven formidler sanseinformasjon fra deler av hodet, og i forsøk med erfarne rørsangere påvirket inngrep i en gren av denne nerven evnen til å kompensere for en virtuell magnetisk forflytning. Funnet peker mot at magnetisk kartinformasjon og det lysavhengige kompasset kan involvere forskjellige systemer. Jeg vil derfor unngå formuleringen «fuglen har GPS i øyet». Et kompass kan være en del av synssystemet, samtidig som posisjon og mål bygger på andre signaler, og å holde disse oppgavene fra hverandre gjør forklaringen mer interessant, fordi den viser hvilke problemer hjernen faktisk må løse.

Et kompass kan gi en kurs, men kursen er ikke lik ruten over bakken. Sidevind kan drive en fugl ut av kurs; strøm kan flytte en fisk. Dyret må kunne korrigere bevegelsen i møte med omgivelsene. Et kursvalg i et forsøksbur viser en orienteringsrespons, men dokumenterer ikke alene at dyret ville nådd frem over et helt kontinent.

Et foton setter systemet i bevegelse

Her møter jeg igjen et spørsmål fra astrofotografiet: Hva skjer når et foton blir absorbert? I kameraet kan energien bidra til et målbart elektrisk signal. I et lysfølsomt protein kan den starte en kjemisk reaksjon. Molekylet får energi, og et elektron kan flyttes til en annen del av systemet. Et radikal er et atom eller molekyl med et uparet elektron. Et radikalpar består av to slike reaksjonspartnere som er dannet i et sammenhengende forløp. I kryptokromhypotesen er en lysabsorberende molekyldel, FAD, og en kjede med aminosyren tryptofan viktige. De fem trinnene i figuren følger årsakskjeden.

«Par» betyr ikke at to elektroner flyr sammen fra fuglen til jorda, men at det dreier seg om elektroner i et nært molekylært system. Den mulige sansemekanismen trenger verken kvantekommunikasjon over lange avstander eller en fysisk forbindelse til et sted fuglen skal besøke.

Spinn er en kvanteegenskap, ikke en liten snurrebass

Elektronet har en innebygd egenskap som heter spinn, og et tilhørende magnetisk moment. En liten kompassnål er en nyttig første analogi for hvordan magnetfelt påvirker orienteringen, men elektronet er ikke en klassisk kule som roterer rundt sin egen akse. Beskrives to elektroner sammen, finnes en singlettilstand med samlet spinn null og triplettilstander med samlet spinn én, der tallene betegner kvantetall og ikke rotasjonshastigheter.

Singlett og triplett forteller noe om hele paret og er ikke bare to etiketter man setter på hvert sitt elektron. En tegning med én pil opp og én ned er derfor ufullstendig: Både singletten og én av triplettilstandene kan inneholde slike kombinasjoner, og forskjellen ligger i hvordan de to mulighetene kombineres kvantemekanisk. Superposisjon betyr at beskrivelsen må romme flere muligheter med bestemte relative faser, og koherens betyr at disse faseforholdene fortsatt har betydning for utviklingen.

Det er her kvantemekanikken gjør en egen jobb i forklaringen, for sannsynlighetene utvikler seg ikke bare som to uavhengige, tilfeldige kompassnåler. Samtidig er ikke ordet «sammenfiltring» alene en forklaring på en sans; det må vises hvordan spinnkorrelasjoner påvirker en reaksjon som organismen kan registrere.

Et lite dytt kan påvirke hvilken utgang som brukes

Reaksjonen har to mulige utganger, og hvilken av dem paret kan bruke, avhenger av spinntilstanden. Mens reaksjonen venter på å skje, påvirkes spinnutviklingen av magnetfeltet og av lokale koblinger til atomkjerner. Disse hyperfine koblingene er magnetiske vekselvirkninger inne i molekylet. Når slike koblinger avhenger av retning, kan vinkelen mellom molekylet og jordas felt påvirke forløpet. En liten endring kan da gi en litt annen fordeling av reaksjonsprodukter. Feltet trenger ikke levere energien til hele reaksjonen; det påvirker konkurransen mellom mulige veier. Analogien med utganger viser dette poenget, men erstatter ikke beregningen av kvantetilstandene.

Kjemiske modellforsøk har vist kompassliknende respons ved feltstyrker på jordas nivå. Det demonstrerer at prinsippet er fysisk mulig, men modellmolekyler under kontrollerte laboratorieforhold er likevel ikke et levende fugleøye.

Men blir ikke alt overdøvet av varme?

Ved 50 mikrotesla er den magnetiske energisplittingen for et fritt elektron rundt 9 × 10⁻²⁸ joule, og varmeenergiskalaen kT ved romtemperatur er millioner av ganger større. Det ville vært et problem dersom mekanismen krevde at jordas felt ordnet alle elektronspinn som i en kjøleskapsmagnet. En lysdrevet reaksjon er imidlertid ute av termisk likevekt, for lyset har allerede skapt en spesiell starttilstand. Spørsmålet blir om feltet rekker å påvirke utviklingen før reaksjonen avsluttes eller relevante kvantekorrelasjoner går tapt, og kalkulatoren viser en tidsskala på brøkdeler av et mikrosekund for et fritt elektron i jordfeltet.

Dette er en fysisk størrelsesorden, ikke en oppgitt levetid for fuglens sensor. I proteinet spiller flere koblinger og reaksjonsrater sammen. Påvirkning fra omgivelsene kan redusere koherensen, og raske tilfeldige rotasjoner kan viske ut retningsforskjeller. Et nyttig biologisk signal krever også at mange små kjemiske bidrag kan få effekt videre i cellen. Studier av kjemisk forsterkning viser at reaksjonsnettverk kan gjøre magnetiske endringer større. Men antall mottakermolekyler, organiseringen deres og koblingen til nerveaktivitet må stemme i den virkelige organismen. «Kvantemekanikk tillater det» er starten på undersøkelsen, ikke slutten.

Et dyr kan flyttes uten å bli båret noe sted

I et forsøk fra 2014 ble ung kongelaks, en stillehavslaks, holdt på samme sted mens spoler etterliknet magnetfelt fra ulike havområder. Fiskene hadde ikke foretatt havvandringen. Responsene passet med orientering tilbake mot sentrale beiteområder. Da styrke og helning fra ulike områder ble krysset, forsvant den tydelige gruppeorienteringen. Forsøkspanelet stiller betingelsene opp mot hverandre, og dataene viser en statistisk tendens med stor individuell spredning. Resultatet støtter arvede orienteringsregler basert på mer enn ett magnetisk kjennetegn, men viser ikke at hver fisk har et detaljert sjøkart, eller at hele evnen er upåvirket av tidlig erfaring.

Gjelder det også atlantisk laks?

Kongelaks og atlantisk laks er forskjellige arter, og et resultat fra den ene kan ikke flyttes til den andre uten forbehold. En studie fra 2018 undersøkte atlantisk laks, Salmo salar, fra en bestand uten havvandring. Også disse fiskene endret orientering mellom magnetiske behandlinger, og feltbetingelsene omfattet kombinasjoner fra både Atlanterhavet og Stillehavet. At en bestand uten havvandring kunne skille slike felt, tyder på at evnen til å hente posisjonsinformasjon ikke bare oppstår gjennom erfaring ute på havet. Men forsøket kartlegger ikke navigasjonen til enhver norsk laksebestand, og dokumenterer ikke en full reise fra beiteområde til gyteplass.

I biologien avgjør art, bestand, alder og forsøksbetingelser hvor langt en generalisering rekker. «Laks bruker magnetfelt» kan være en god overskrift, men den pedagogiske forklaringen må være mer presis.

Kan hjemstedet ha en magnetisk signatur?

En hypotese er at ung laks lærer magnetiske kjennetegn ved området den forlater, og bruker dem ved tilbakekomsten. Dette kalles geomagnetisk pregning, og den likner på å huske et landskaps kjennetegn, bortsett fra at kjennetegnene her er feltstyrke og helning. For rødlaks som vender tilbake til Fraser River i Canada, finnes en konkret prøve på ideen: Fiskene må rundt Vancouver Island, enten via en nordlig eller en sørlig passasje. En analyse av 56 års fiskeridata fant sammenhenger mellom rutevalgene og hvordan magnetfeltet hadde endret seg siden fisken dro ut. Det støtter pregning som forklaring på en del av havfasen.

Dette er sammenhenger i naturdata, ikke en direkte avlesning av fiskens hukommelse. Havtemperatur og strømforhold kan også spille inn. Et langsomt foranderlig magnetfelt er dessuten en utfordring for et husket signal: Hjemstedet må finnes igjen selv om «adressen» ikke er helt uendret.

Nær elven blir kjemien i vannet viktig

Vann fra ulike nedbørfelt inneholder forskjellige blandinger av oppløste stoffer. Laks kan lære luktkjennetegn fra tidlige livsfaser og senere reagere på dem. Lukt betyr her molekyler i vann som registreres av fiskens luktesystem, ikke luftbåren lukt.

Forsøk med pukkellaks har vist senere preferanse for luktstoffer dyrene ble eksponert for tidlig. Det støtter at slik pregning kan bidra til gjenkjenning. Jeg synes kombinasjonen er mer forståelig enn ideen om én allmektig sans: Magnetiske kjennetegn kan bidra over store avstander; kjemiske kjennetegn kan hjelpe når fisken kommer inn i relevante vannmasser og mot riktig vassdrag. Det finnes ingen skarp bryter der magnetismen slås av ved kysten og lukten slås på; signalene kan overlappe, og strømmen transporterer både fisken og kjemiske spor. Hjemreisen er et samspill mellom det fisken sanser, det den har lært, og hvordan den flytter seg i et hav som selv beveger seg.

Er også laksens kart et kvantekompass?

Det er ikke påvist som forklaring på disse lakseforsøkene. En viktig kandidat er i stedet magnetitt, et jernoksid som kan være magnetisk. Små partikler koblet til sanseceller kunne i prinsippet overføre en magnetisk kraft eller et dreiemoment til cellen. I en studie fra 2020 endret en kort, sterk magnetisk puls orienteringen til ung kongelaks under bestemte feltbetingelser. Slike pulser kan påvirke magnetiske partikler, og resultatet er forenlig med en magnetittbasert sans, men identifiserer ikke alene en bestemt reseptorcelle eller hele signalveien.

Forskjellen fra radikalparhypotesen er hvor feltet griper inn: En partikkelmekanisme kan begynne med mekanisk påvirkning på cellen; radikalparmekanismen begynner med spinnavhengig kjemi. Begge må ende i informasjon nervesystemet kan bruke. At magnetisme i seg selv har kvantefysikk bak seg, gjør ikke mekanismene biologisk identiske.
